ZGS-100,換向多路閥

ZGS-100,換向多路閥

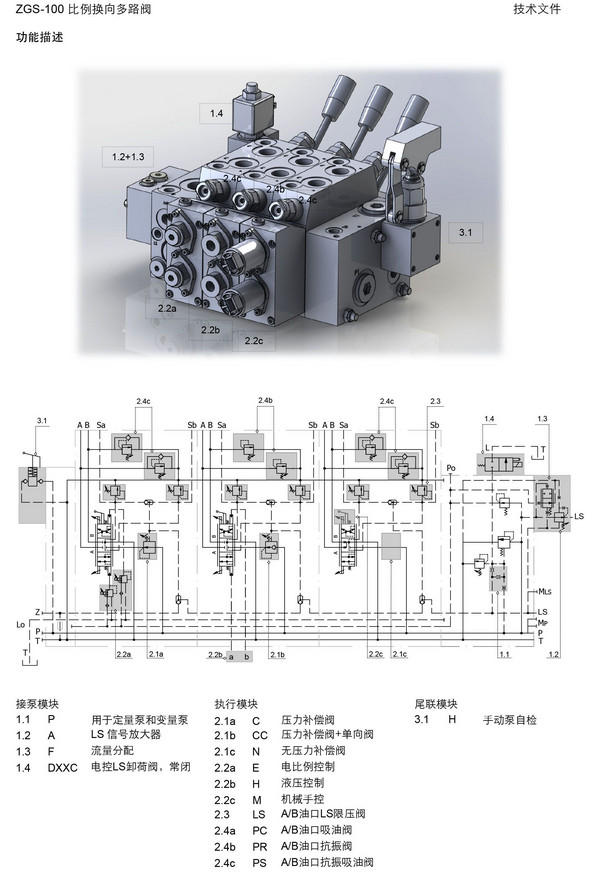

ZGS-100是帶壓力補償?shù)呢?fù)載敏感比例換向多路閥。它的流量控制同負載壓力無關，也是說，某個執行模塊所需要的流量與該執行模塊的負載壓力無關，同時，這個執行模塊所需要的流量同其它執行模塊的負載壓力及流量也無關。這樣，當幾個動作，幾個執行模塊同時工作的時候，各個動作可以按照各自的速度壓力進行工作，相互獨立，互不影響。以上情況的前提條件是：各個動作所需要的總流量小于泵可以提供的總流量。ZGS-100整體采用統的模塊化設計，用戶可以根據功能要求對閥體進行不同的組合，簡單可靠。

其技術參數如下：

    最 高 壓 力：P口  420 bar，A/B口  420 bar，T口  30 bar（回油壓力最大30 bar）
   額 定 流 量：P口（側進油）  150 l/min，P口（中路進油）  260 l/min，A/B口  帶                            壓力補償  120 l/min，A/B口  無壓力補償  140 l/min
   壓力設定范圍 ： 手動操作  13410bar；電控操作  20420bar
   閥 芯 行 程：    ±5.25mm
