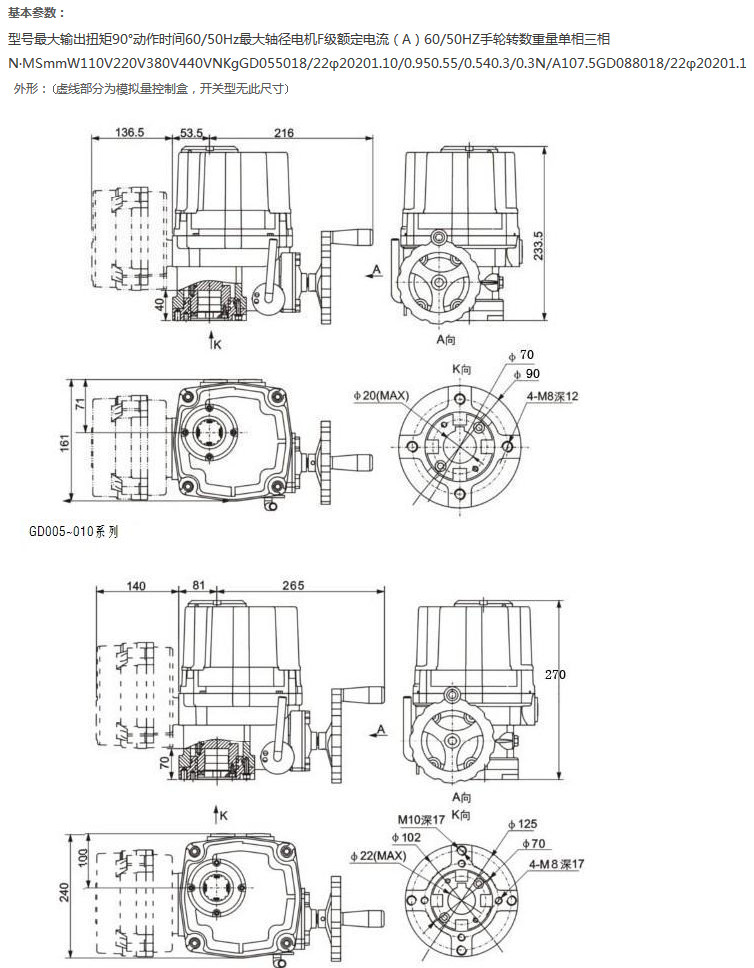

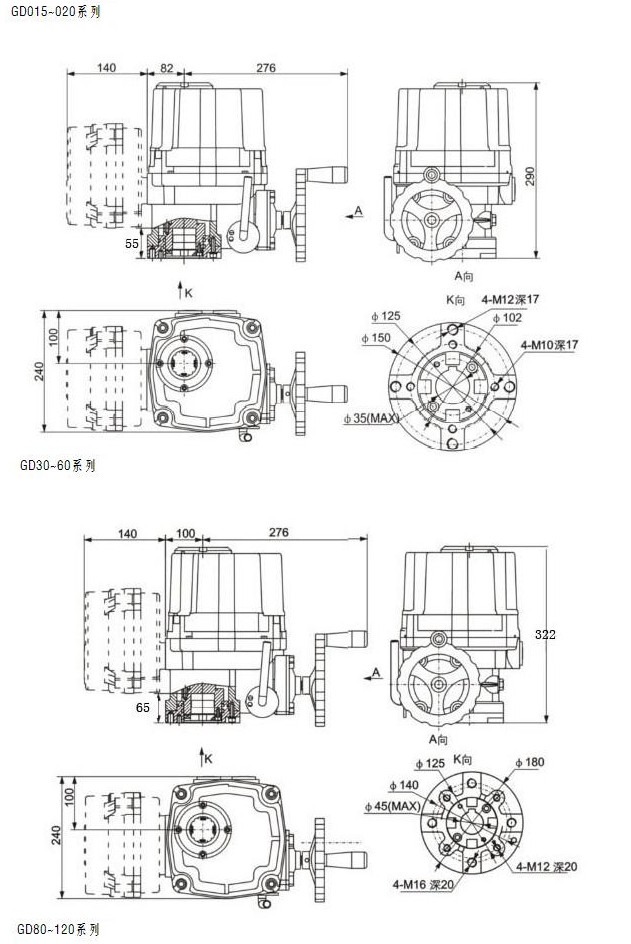

GD005-010,GD015-020,GD30-60,GD80-120,電動執行器
GD系列電動執行器
|
■ |
GD系列電動執行器是新型設計的，精小型專門用于球 閥、蝶閥的電動執行器 |
|
■ |
小、輕、精大扭矩是本電動執行器的特點，并有多種選項，能滿足用戶的各種需求。 |
|
■ |
技術含量高，品質優越，性能可靠穩定。 |
|
特點 |
|
|
■ |
優質鋁合金外殼 |
|
■ |
內外表面陽極氧化處理，外表面進行了環氧樹脂、粉末涂層處理，防腐性能優越 |
|
■ |
輸出扭矩：60NM（6kg.m） |
|
■ |
電機可反轉，扭矩大，電流低 |
|
■ |
防護性能：IP67 |
|
標準結構 |
|
|
■ |
帶手動操作（扳手） |
|
■ |
安裝符合國際標準ISO5211（F03/F05/F07） |
|
■ |
標準產品為4個限位開關，2個標準開關，2個附加限位開關（干觸點） |
|
■ |
防脫螺栓 |
|
■ |
自帶加熱器，限位開關設計簡單可靠 |
|
■ |
標準顏色：黃色或藍色 |
基本參數
|
外 殼 |
防水級別 IP67,NEMA 4 and 6 |
|
|
電機電源 |
標準：220V AC 單相 |
|
|
電 機 |
鼠籠式異步電機 |
|
|
限位開關 |
開/關，各1個 SPDT,250V AC 10A |
|
|
輔助限位開關 |
開/關，各1個 SPDT,250V AC 10A |
|
|
扭矩開關 |
開/關，各1個 SPDT,250V AC 10A |
GD05/008/010除外 |
|
行 程 |
90°±10° |
0°～270°可選 |
|
失速防護/操作溫度 |
內置過熱保護，開115℃ ±5℃ /關 97℃ ±5℃ |
|
|
指 示 器 |
連續的位置指示刻度 |
|
|
手動操作 |
機械離合機構，配手輪操作 |
|
|
自鎖裝置 |
蝸輪，蝸桿機構提供自鎖 |
|
|
機械限位 |
2個外部調整螺栓 |
|
|
干 燥 器 |
7-10W (110/220V AC) |
|
|
電氣接口 |
2個 PF 3/4” |
|
|
環境溫度 |
普通型：-30℃～+70℃； 防爆型：-20℃～+40℃ |
|
|
潤 滑 |
鋁基潤滑脂（EP 型） |
|
|
材 料 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
|
環境濕度 |
最大 90％ RH |
非凝結 |
|
抗震性能 |
X Y Z 10g，0.2～34 Hz，30分鐘 |
|
|
外 涂 層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
選配
|
編號 |
可選配置 |
備注 |
|
1 |
防爆執行器（ExdⅡ BT3/T4） |
GD 系列 |
|
2 |
防水執行器（IP68,10M,250HR） |
GD 系列 |
|
3 |
電位計（1K-10K） |
GD 系列 |
|
4 |
比例控制單元（輸入，輸出信號4-20mA DC /1-5V /1-10V） |
GD 系列 |
|
5 |
現場控制單元（就地控制 開/停/關選擇開關，就地/遠程切換） |
GD 系列 |
|
6 |
行程120°，180°，270° |
GD 系列 |
|
7 |
直流電機（24V DC） |
GD 系列 |
|
8 |
附加扭矩開關（SPDT X 2 250V AC 10A） |
GD05/008/010除外 |
|
9 |
電流位置傳感器（輸出4-20mA DC） |
GD 系列 |
|
10 |
斷電后，電動閥自動開或關控制柜 |
GD 系列 |
|
11 |
耐高溫執行器（-10℃～+100℃） |
GD 系列 |
|
12 |
耐低溫執行器（-40℃～+70℃） |
GD 系列 |
|
13 |
低速執行器 |
GD 系列 |
|
|
|
|
|
|
|
|
