ZSHV-16C-DN25,ZSHV-64C-DN25,ZSHV-16P-DN25,ZSHV-64P-DN25,ZSHV-16C-DN32,氣動V型球閥

使用說明
ZSHV型系列氣動V型球閥,球芯呈V型狀,可實現線性調節,可調范圍大,當閥門關閉時,V形缺口與閥座之間產生楔形剪切作用,并既具有自潔功能又可防止球芯卡死,特別適用于管線結垢凍結場合.適宜于控制紙漿,污水,含用纖維和顆粒固體懸濁介質及粉粒關介質.配用的ZGH系列氣缸活塞式執行機構,結構簡單,輸也力矩大.本系列球閥按密封性能分為軟密封和硬密封;按調節方式分為調節型和切斷型,切斷型按作用型號式分為單作用式和雙作用式,調節型為雙作用式.單作用式的獨特優點是一旦動力源發生故障,球閥將按控制系統的要求自動處于關閉和開啟位置.產品廣泛應用于電力,石油,化工,造紙,輕紡,食品,制藥,航空航天等領域.
主要零件材料
閥體：ZG230-450、ZG1Cr18Ni19Ti
球芯：ZG1Cr18Ni19Ti
閥軸：3Cr13、1Cr18Ni19Ti
密封圈：增強取四氟乙烯、1Cr18Ni19Ti、1Cr18i19Ti堆焊司鈦萊合金
填料：聚四氟乙烯、柔性石墨
導向套：QA19-4、0 Cr18Ni9、復合材料
支架：ZG230-450

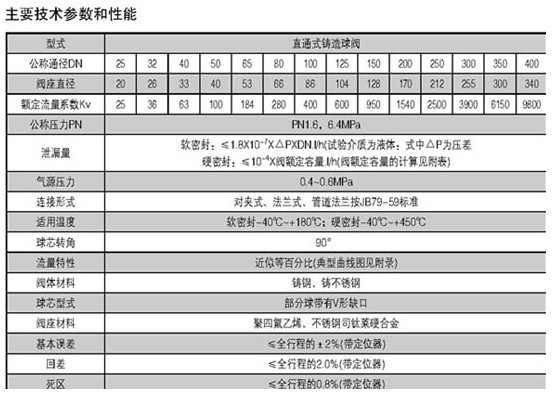

技術參數
