SZB-150,SZB-150A,SZB-150B,SZB2-150B,SZB-150-Ⅲ,SZB-250B,變壓器油泵

產品描述：
　　1. 產品概述
　　SZB型變壓器油泵，是我公司按專利號ZL932 13774.8獨家生產最新結構型式的變壓器油泵。此油泵根據變壓器負載的變化，散熱器可進行強油風冷、風冷、自然循環等型式。
　　本產品采用電機、泵合一，外殼采用全密封的結構型式，泵方面采用軸流式泵，葉輪可在輸出軸上上下滑動，在工作狀態下葉輪自動上升，進入工作狀態，不工作時，葉輪受重力作用，返回到下面呈靜止?fàn)顟B(tài)，電機采用Y系列派生產品，電機全部在變壓器油中運行，整機采用鋼板焊接形式，出線盒中的接線板采用高鋁瓷與鋼板焊接，用“O”型圈密封，電機熱量靠?jī)?nèi)部變壓器油的循環降溫。

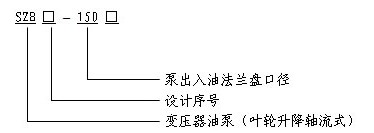

　　2. 型號說明

3．技術性能參數(見附圖一)
4. 安裝 使用 維護說明

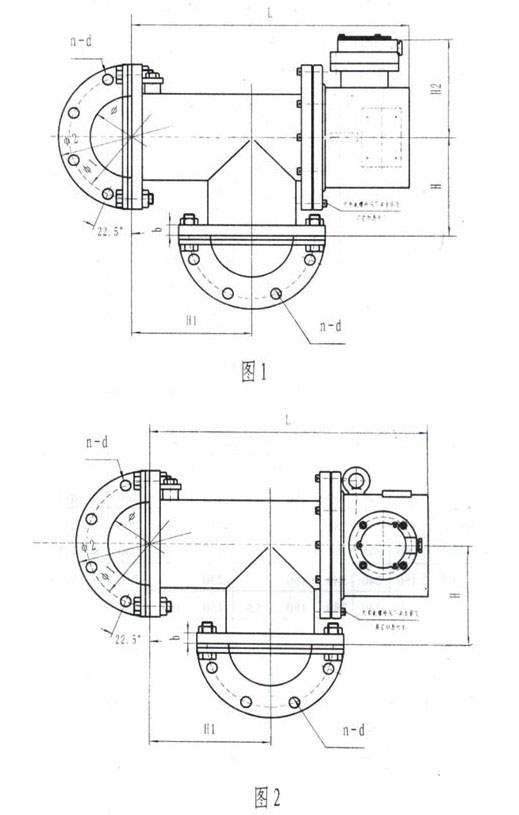

4.1安裝尺寸與外形(見附表二與附圖一)
4.2使用
4.2.      1機械檢查：將出入油口法蘭盤的蓋板拆下，用手?jǐn)Q軸，是否轉動，將葉輪提起，松開后看葉輪是否滑下，至此機械檢查完成。
4.2.2 電氣檢查：用500V兆歐表測量繞組對地絕緣電阻，大于1MΩ；檢查接線端子，有無破損現象，如一切正?？赏娫囼?yàn)，時間不超過5min，在通電前最好滴入少量變壓器油，保證前后軸承的潤滑作用。
4.2.3 以上檢查無誤即可安裝到管路中，打開放氣塞，排出氣體后，按接線柱U、V、W標示順序接黃、綠、紅三相電源，即是葉輪的正確運轉方向。
4.3 維護
——運行中發現下列情況之一者，應立即停機檢查,排除故障后方能投入運行：
4.3.1 發現聲音異?；蛟肼暣髸r(shí)；
4.3.2 電源電壓與額定值的偏差＞ ± 5% 時；
4.3.3 額定電流增大溫升過高時；
4.3.4 電機絕緣電阻過低時。
5. 運輸儲存
5.1 在搬運過程中，要注意輕拿輕放，按照饈箱的標志搬運和放置，切勿倒置。
5.2 在運輸過程中應避免沖擊性劇烈振動，以防止破損。
5.3 儲存地點保持通風、干燥、清潔，無腐蝕性氣體，在儲運過程中，應采取防淋雨措施。
5.4 若非立即投入運行，不宜立即開箱，若包裝箱已破損，應開箱檢查并妥善處理。
6. 訂貨說明
6.1訂貨時請?jiān)敿?xì)說明產品型號、技術參數及安裝結構型式等。
6.2訂購配件時請說明整機型號與配件名稱及規格。
6.3本說明書僅供用戶參考，若數據有變動，以供需雙方協議為準，恕不更正。
6.4如有特殊要求，經雙方協議后，可供應特殊規格型號產品。
附表一：SZB-150變壓器油泵產品型號與技術參數
