詳細說明
DMK-5CSA-35,DMK-5CSA-40,DMK-5CSA-50,DMK-5CSA-60,脈沖噴吹控制儀
產品概述：
脈沖噴吹控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出驅動電磁脈沖閥，進而控制壓縮空氣對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效率。
控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔。控制儀完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。兩個脈沖周期之間的停頓時間，稱為循環間隔。
根據除塵器的清灰要求設定控制儀的循環間隔、脈沖間隔和脈沖寬度參數，保證除塵器運行阻力在設定的范圍內。

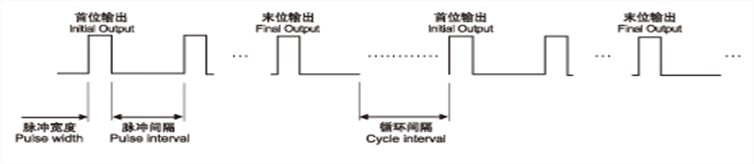

SDMK-5CSA輸出波形圖
DMK-5CS型脈沖噴吹控制儀具備如下功能：
1、可根據清灰要求，調整循環間隔、脈沖間隔和脈沖寬度，控制電磁脈沖閥的開啟和關閉，對除塵器實行定時清灰。同時設有壓差控制儀輸入接點，接上壓差控制儀后可以定壓差清灰。
2、 線路板上的發光二極管依次顯示電磁脈沖閥工作順序。印刷線路板上的“手進”按鈕，能依次檢查電磁脈沖閥工作情況。如按住“手進”按鈕不放便能鎖定自動進位。
3、線路板上的數碼管能顯示運行時的計時時間和參數設定時的參數值。
4、 采用專用集成電路簡化了線路，節省了器件，提高了控制儀的穩定性和可靠性。
5、 采用全密封塑料外殼，外形美觀，防塵性能好，四周和底部有供布線用的敲落孔可適應各個方向布線，安裝方便。
6、配套型控制儀的最大輸出位數是固定的，它適用于相應規格的脈沖袋式除塵器。通用型控制儀的最大輸出位數可在額定范圍內選擇，它適用具有各種不同規格的脈沖袋式除塵器的企業選配統一的控制儀。
工作原理：
本控制儀核心控制由單片機實行，實現按鍵參數設定、數碼顯示及循環間隔、脈沖間隔和脈沖寬度控制，根據“停止/運行”信號，來控制清灰運行。各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二極管顯示噴吹順序。本控制功能齊全，操作簡單明了。

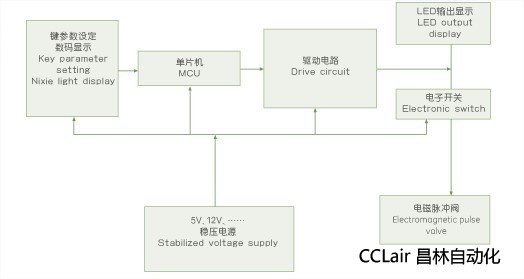

內部結構圖:
型號含義：
技術指標：
規格尺寸：
產品概述：
脈沖噴吹控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出驅動電磁脈沖閥，進而控制壓縮空氣對濾袋循序噴吹清灰，使除塵器的運行阻力保持在設定的范圍內，以保證除塵器的處理能力和收塵效率。
控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔。控制儀完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。兩個脈沖周期之間的停頓時間，稱為循環間隔。
根據除塵器的清灰要求設定控制儀的循環間隔、脈沖間隔和脈沖寬度參數，保證除塵器運行阻力在設定的范圍內。
SDMK-5CSA輸出波形圖
DMK-5CS型脈沖噴吹控制儀具備如下功能：
1、可根據清灰要求，調整循環間隔、脈沖間隔和脈沖寬度，控制電磁脈沖閥的開啟和關閉，對除塵器實行定時清灰。同時設有壓差控制儀輸入接點，接上壓差控制儀后可以定壓差清灰。
2、 線路板上的發光二極管依次顯示電磁脈沖閥工作順序。印刷線路板上的“手進”按鈕，能依次檢查電磁脈沖閥工作情況。如按住“手進”按鈕不放便能鎖定自動進位。
3、線路板上的數碼管能顯示運行時的計時時間和參數設定時的參數值。
4、 采用專用集成電路簡化了線路，節省了器件，提高了控制儀的穩定性和可靠性。
5、 采用全密封塑料外殼，外形美觀，防塵性能好，四周和底部有供布線用的敲落孔可適應各個方向布線，安裝方便。
6、配套型控制儀的最大輸出位數是固定的，它適用于相應規格的脈沖袋式除塵器。通用型控制儀的最大輸出位數可在額定范圍內選擇，它適用具有各種不同規格的脈沖袋式除塵器的企業選配統一的控制儀。
工作原理：
本控制儀核心控制由單片機實行，實現按鍵參數設定、數碼顯示及循環間隔、脈沖間隔和脈沖寬度控制，根據“停止/運行”信號，來控制清灰運行。各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二極管顯示噴吹順序。本控制功能齊全，操作簡單明了。
內部結構圖:
型號含義：
|
D
|
M
|
K
|
-
|
5
|
C
|
S
|
A
|
-
|
N
|
R
|
C
|
 |
|
|
|
|
|
|
|||||
|
噴吹控制儀
|
設計
序列 |
專用集
成電路 |
時間
控制 |
升級型
|
固定
輸出位數 |
輸入電壓/
輸出電壓 |
|||||
|
額定輸入電壓
|
220VAC（1
 10%）50-60HZ,（或其他規格） |
|
額定輸出電壓
|
24VDC（或其他規格）
|
|
額定輸出電流
|
1A
|
|
耗電
|
 5W |
|
輸出脈沖寬度調節范圍
|
10~990 Millisecond
|
|
輸出脈沖間隔調節范圍
|
1~99 Second
|
|
循環間隔調節范圍
|
1~99Minute
|
|
壓差控制輸入信號
|
開頭觸點
|
|
使用環境
|
-25℃~+55℃
空氣的相對濕度不超過85% 無嚴重的腐蝕氣體和導電塵埃 無劇烈震動或沖擊 |
|
型號規格
|
額定輸出位數
|
控制電磁脈沖閥數
|
外型尺寸(L×W×H)
A=230×185×90mm B=370×240×102mm |
|
DMK-5CSA-4
|
4
|
1-4任選
|
A
|
|
DMK-5CSA-5
|
5
|
1-5任選
|
A
|
|
DMK-5CSA-6
|
6
|
1-6任選
|
A
|
|
DMK-5CSA-8
|
8
|
1-8任選
|
A
|
|
DMK-5CSA-10
|
10
|
1-10任選
|
A
|
|
DMK-5CSA-12
|
12
|
1-12任選
|
A
|
|
DMK-5CSA-14
|
14
|
11-14任選
|
A
|
|
DMK-5CSA-15
|
15
|
11-15任選
|
A
|
|
DMK-5CSA-16
|
16
|
11-16任選
|
A
|
|
DMK-5CSA-18
|
18
|
11-18任選
|
A
|
|
DMK-5CSA-20
|
20
|
11-18任選
|
A
|
|
DMK-5CSA-25
|
25
|
11-25任選
|
A
|
|
DMK-5CSA-30
|
30
|
11-35任選
|
A
|
|
DMK-5CSA-35
|
35
|
31-35任選
|
B
|
|
DMK-5CSA-40
|
40
|
31-40任選
|
B
|
|
DMK-5CSA-50
|
50
|
41-50任選
|
B
|
|
DMK-5CSA-60
|
60
|
51-60任選
|
B
|
|
DMK-5CSA-70
|
70
|
61-70任選
|
B
|
|
DMK-5CSA-80
|
80
|
71-80任選
|
B
|
|
DMK-5CSA-90
|
90
|
81-90任選
|
B
|
|
DMK-5CSA-100
|
100
|
91-100任選
|
B
|
