一、功能簡介
SXF系列雙向潤滑油泵，它的主要特點是體積小，可附著在機械上與之成為一體而不需專門提供動力，轉速應用范圍廣，能在每分鐘100-150轉內使用，驅動軸正反轉時，其進油口和出油口不變。長時間停止使用再運轉時，也能自動吸油啟動，因為它具有自動潤滑、磨損自動補償功能，所以無需日常維護而使用壽命長。廣泛應用于各種冶金機械、石油化工機械、礦山機械、傳動機械、減速機，適用于偏心受力傳動、軸向傳動的機械設備中的潤滑。

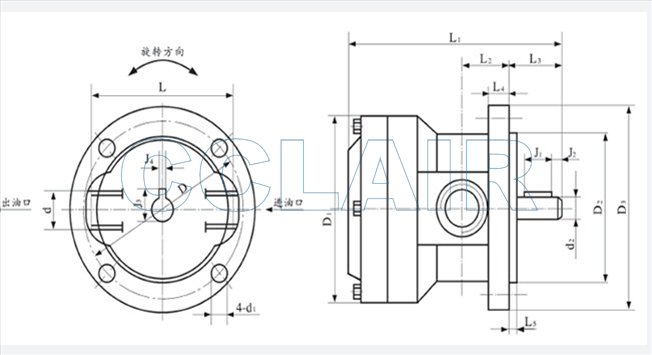

二、外形及安裝尺寸
|
型號
|
流量
L/min |
D
|
D1
|
d
|
d1
|
d2j6
|
D2j6
|
D3
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
J1
|
J2
|
J3
|
J4
|
|
SXF15
|
1.5
|
95
|
123
|
Z1/2"
|
10.5
|
12
|
80
|
110
|
86
|
119
|
29
|
33
|
11
|
3
|
25
|
2
|
13.5
|
4
|
|
SXF25
|
5-50
|
120
|
130
|
Z1"
|
11.5
|
16
|
100
|
140
|
108
|
171
|
55
|
38
|
12
|
3
|
25
|
4
|
17.5
|
4
|
|
SXF32
|
9-90
|
140
|
120
|
Z11/4"
|
11.5
|
20
|
120
|
160
|
109
|
209
|
97
|
38
|
12
|
3
|
25
|
4
|
22.5
|
4
|
三、技術規格
使用說明：
1、油泵安裝須注意進出油口標記，進油口為S，出油口為D，若方向不對，不但不上油而且會損壞油泵
2、為了減少排空時間，吸油管路下端要安裝與本泵配套的管式單向閥，單向閥的位置應處于泵與油液平面1/2處，安裝時向泵內及吸油管內注滿油。
3、吸油管路應保證密封無泄漏，否則油泵不出油或達不到出油標準。
4、正常工作轉速為100-1500r/min。
5、最高工作環境溫度100℃。
6、吸油高度小于2m。
