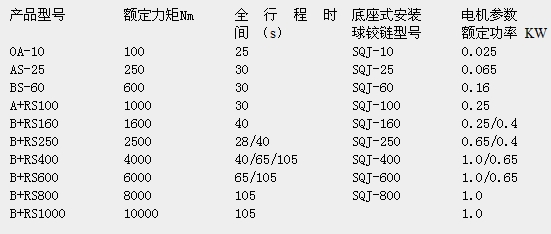

OA-10,AS-25,BS-60,A+RS100,B+RS160,B+RS250,B+RS400,B+RS600,B+RS800,B+RS1000,角行程電動執行機構

SD系列電動執行機構是吸收先進國家電動執行機構的優點，結合我國的實際情況而研制開發的系列產品。SD系列電動執行機構關鍵元器件均為進口，零部件加工、元器件篩選、整機裝配均嚴格按照工藝及技術要求執行，整機測試嚴格執行國家標準。
SD系列電動執行機構安全可靠、品種規格多、精度高、功能齊全、重量輕、安裝、調試操作、維修方便，具有90年代國際水平，廣泛應用在能源、冶金、石油、輕工、化工、建材等行業，在工業過程測量和控制系統中發揮重要作用。
                                   一、產品分類
（一）產品的種類及形式：
1、SD系列電動執行機構輸出方式分成三種：
a、角行程——輸出力矩，90°轉角。
b、直行程——輸出推力拉力，直線位移。
c、多轉式——輸出力矩，超過360°的多圈轉動。
2、SD系列電動執行機構按安裝方式分成兩種：
a、直聯式——通過執行機構輸出部位的法蘭與閥門等直接連接，這樣執行機構可直接安裝在管道上。多用于多轉式、角行程、直行程。
b、底座式——執行機構通過杠桿與閥門等連接，此時執行機構需要安裝在一個基礎臺座上，僅角行程用這種方式安裝。
3、SD系列電動執行機構調節方式分成三種：
⑴比例調節型——執行機構接收計算機、調節器等單元判定為的4~20mA或0~10mA的模擬量信號，執行機構的輸出軸轉角（或位移）與信號成比例關系，并自動完成調節任務。
比例調節型電動執行機構在結構及安裝方式上又分成兩種型式。
a、整體式比例調節型，即執行器與位置定位器GAMX-D裝組成一個整體，整機現場安裝使用。
b  分立式比例調節型，執行機構也是由執行器及位置定位器構成，但執行器與位置定位器GAMX分開安裝，位置定位器則在室內或其它地方安裝。
注意：整體式與分立式外接線不一樣。
（2）遠控型——也稱積分型，執行機構接收脈沖信號，繼電信號，可將執行機構的輸出軸控制在任意位置。
（3）開關型——也稱兩位式，它接收開關信號，但執行機構的輸出軸只能控制在開和關兩個極限位置。
⑷積分調節型電動執行機構，實際上就是一個遠控型配上一個單獨安裝GAMX位置定位器。這里特別說明：不論角行程、直行程、多轉式電動執行機構其電路原理、對外接線、調節方法均一樣，您在選型使用時，要多注意電源、電壓、安裝方式、輸出力矩、行程、信號是否符合您的要求。

二、使用條件

1.動力條件
   電壓：220V   +5% -10%   三相 380V ±10%    頻率：50HZ ±1%
2.環境條件
溫度：整體式-10~+55℃；分立式-20~+70℃
相對濕度：不大于85%，周圍空氣中無腐蝕作用的介質。


三、主要技術性能

1、工作信號范圍及輸入通道電阻見表1：
工作信號范圍mA 輸入通道電阻Ω
4~20 250
0~10 250
2、輸入通道數量
整體式：1
分立式：3
3、參數工作性能
    基本誤差限：不超過額定行程的±2.5%；
    回差：不大于額定行程的1.5%；
    額定行程時間誤差：不超過額定行程時間的±20%；
    比例調節型電動執行機構
    死區：在工作信號范圍的0.5%~3%范圍內連續可調；
    阻尼特性：不大于3次半周期擺動；
4、外殼防護等級：IP65
5、工作制：可逆斷續工作制，接通持續率30%時每小時接通次數360.
