ZJYT-060,ZJYT-080,ZJYT-100,ZJYT-120,ZJYT-140,ZJYT-160,冷凝器

點擊圖片查看原圖

型號：	ZJYT-060,ZJYT-080,ZJYT-100,ZJYT-120,ZJYT-140,ZJYT-160,冷凝器
PDF下載：	如需產品詳細說明請與銷售客服聯系
瀏覽次數：	679

公司基本資料信息

聯系人銷售員 1583(先生)
電話13861877712
地區江蘇-無錫市
地址無錫市會北路28-135

詳細說明

ZJYT-060,ZJYT-080,ZJYT-100,ZJYT-120,ZJYT-140,ZJYT-160,冷凝器

ZJYT-200,ZJYT-220,ZJYT-240,ZJYT-260,ZJYT-280,ZJYT-300,ZJYT-320,

特點：
◆結構合理，互換性好，可以配用不同種類的壓縮機；
◆有開窗式翅片和蜂窩式翅片兩種，可以滿足不同客戶的需求；
◆在3.0MPa氣壓下進行氣密性試驗，保證了產品出廠時具有高氣密性的質量特性；
◆片距在2.0mm～3.0mm之間可調，以滿足客戶不同環境條件的需求；
◆可根據客戶要求配置不同形式冷凝風機；

詳細描述：

ZJYT V型冷凝器器技術參數、外形尺寸及安裝尺寸

型號 Model	換熱量Heat-transfer capacity （KW）	面積Surface（m²）	排環數 Copper pipe arrangement	風扇電機 Fan					進氣管Air inletØ（mm）	出液管Liquid outletØ（mm）	重量 weight （Kg）
型號 Model	換熱量Heat-transfer capacity （KW）	面積Surface（m²）	排環數 Copper pipe arrangement	數量Qty	功率Power (W)	風量 Wind volume (m³/h)	風葉FanØ（mm）	電壓 Voltage (V)	進氣管Air inletØ（mm）	出液管Liquid outletØ（mm）	重量 weight （Kg）
ZJYT-060	17.7	60	3×10	2	180×2	4000×2	382	380	25	19	88
ZJYT-080	23.6	80	3×12	2	250×2	5000×2	450	380	25	19	112
ZJYT-100	29.5	100	4×11	2	250×2	5000×2	450	380	25	19	122
ZJYT-120	35.4	120	4×11	2	370×2	8000×2	550	380	32	25	143
ZJYT-140	41.3	140	4×13	2	370×2	8000×2	550	380	32	25	162
ZJYT-160	44.3	160	4×13	2	550×2	9000×2	600	380	32	25	180
ZJYT-180	47.0	180	4×14	2	750×2	12000×2	650	380	32	25	203
ZJYT-200	52.5	200	4×16	2	750×2	12000×2	650	380	32	25	224
ZJYT-220	58.5	220	4×14	3	370×3	8000×3	550	380	32	25	234
ZJYT-240	64.5	240	4×14	3	550×3	9000×3	600	380	32	28	255
ZJYT-260	70.5	260	4×15	3	550×3	9000×3	600	380	32	28	272
ZJYT-280	76.0	280	4×16	3	550×3	9000×3	600	380	35	28	300
ZJYT-300	82.5	300	4×16	3	750×3	12000×3	650	380	35	28	322
ZJYT-320	88.5	320	4×17	3	750×3	12000×3	650	380	42	32	340

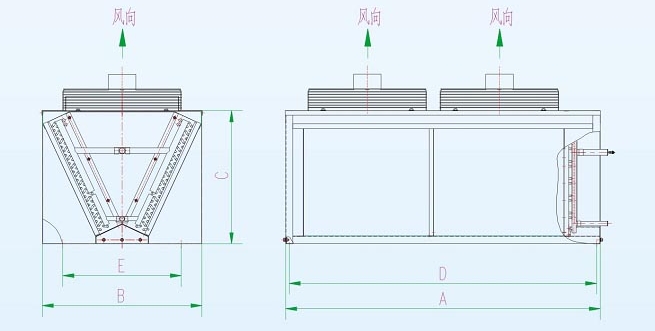

外形尺寸及安裝尺寸

型號 Model	A	B	C	D	E
ZJYT-060	1225	660	595	1181	450
ZJYT-080	1330	725	690	1286	500
ZJYT-100	1350	795	640	1306	600
ZJYT-120	1565	795	640	1521	600
ZJYT-140	1550	880	730	1506	650
ZJYT-160	1730	880	730	1686	650
ZJYT-180	1800	920	775	1756	700
ZJYT-200	1770	1006	865	1726	700
ZJYT-220	2140	920	775	2096	700
ZJYT-240	2300	920	775	2256	700
ZJYT-260	2330	961	820	2286	700
ZJYT-280	2360	1006	865	2316	700
ZJYT-300	2500	1006	865	2456	700
