XYHZ-16,XYHZ-25,XYHZ-40,XYHZ-500,XYHZ-630,XYHZ-160,XYHZ-200,稀油潤滑裝置

一、應用范圍及結構特點

XYHZ系列稀油潤滑裝置，適用于冶煉、軋制、礦山、電力、石化、建材等機械設備的稀油循環潤滑系統中；其工作介質粘度等級為N22～460的工業潤滑油。

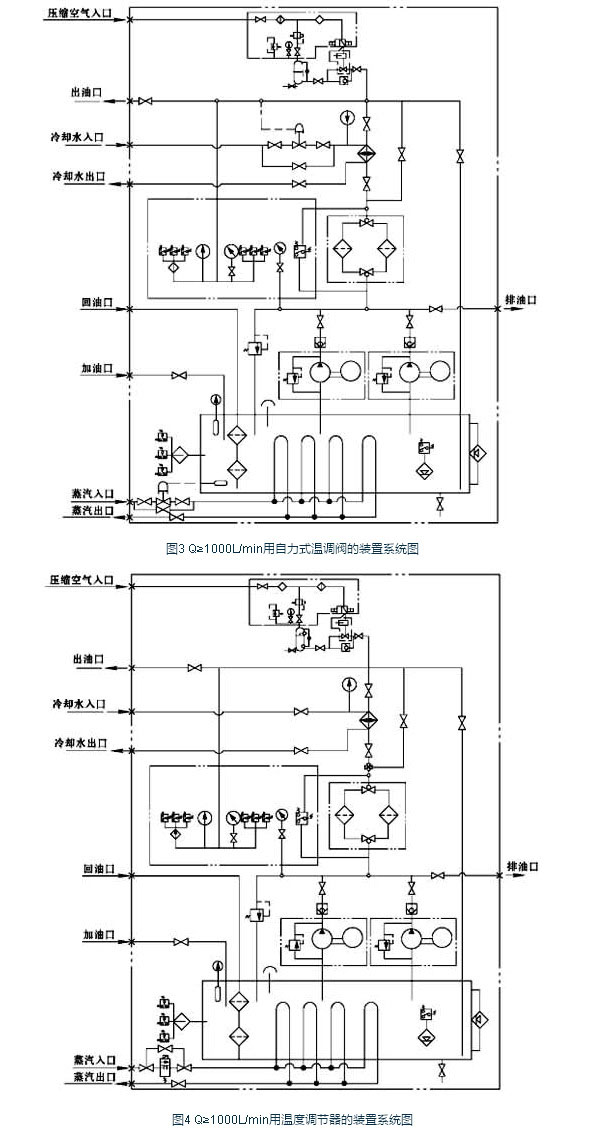

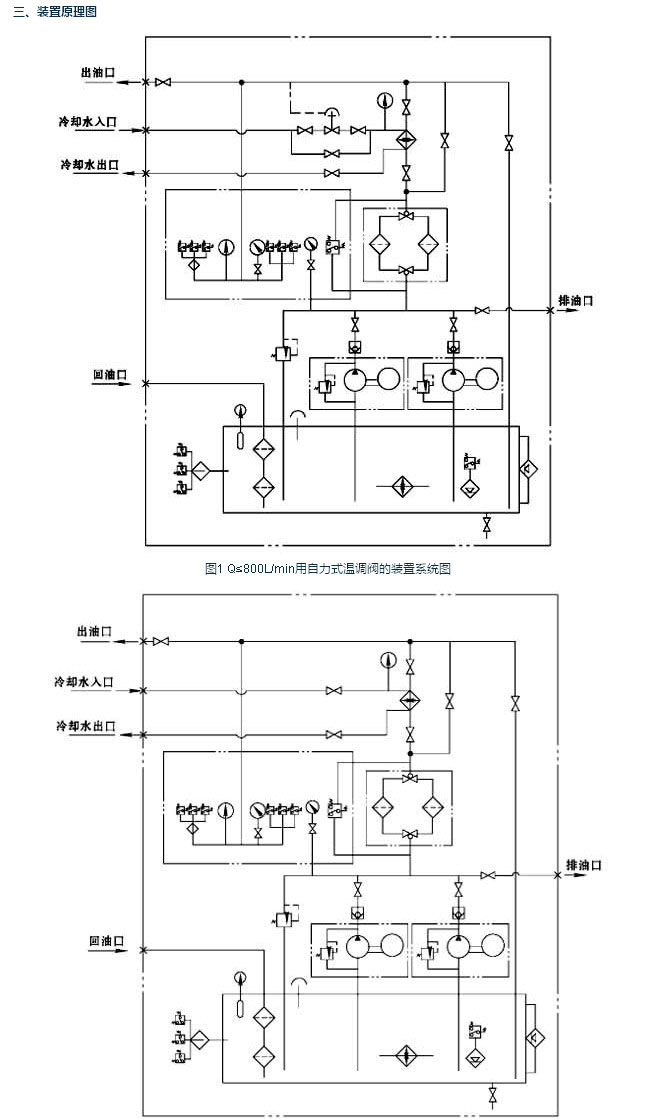

Q≤800L/min的裝置為整體式結構，在制造廠內組裝試驗合格后出廠；Q＞800L/min的裝置為分體式結構，在制造廠內組裝試驗后解體散件出廠，再到用戶現場進行二次組裝。Q≥1000L/min的裝置，具體結構依據用戶要求設計。

二、技術參數

公稱流量L/min	油箱容積m3	電動機		過濾能力L/min	換熱面積 m2	冷卻水管通徑mm	冷卻水耗量m3/h	電加熱器功率kW	壓力罐容量 m3	蒸氣耗量kg/h	蒸氣管通徑 mm	出油口通徑 mm	回油口通徑 mm	重量 kg
		極數P	功率kW
6.3	0.25	4	0.75	110	1.3	15	0.6	3	-	-	-	15	32	375
10							0.6							400
16	0.5	4	1.1		3	25	1.5	6	-	-	-	25	50	500
25							1.5							530
40	1.25	2:4:6	2.2	270	6	32	3.6	12	-	-	-	32	65	1000
63					7		3.8							1050
100	2.5	4:6	4	680	13	50	6	18	-	-	-	50	80	1650
125			5.5		15		7.5							1700
160	4.0	2:4:6	5.5		19	65	9.6	24	-	-	-	65	125	2050
200			7.5		23		12							2100
250	6.3	2:4:6	11	1300	30	65	15	36	-	-	-	80	150	2950
315					37		19							3000
400	10.0	2:6	15		55	65	24	48	-	-	-	80	200	3800
500							30							3850
630	16.0	2:4:6	18.5 18.5 30	2300	70	80	38	48	-	-	-	100	250	5700
800					90		48							5750
1000	31.5	2:4:6	30	2800	120	150	90	-	3	180	60	125	250	-
1250	40.0	2:4:6	37	4200	120	150	113	-	4	220	60	125	250	-
1600	50.0	2:4:6	45	6800	160	200	144	-	5	260	60	150	300	-
2000	63.0	2:4:6	55	9000	200	200	180	-	6.3	310	60	200	400	-

注：表中過濾能力是在過濾精度0.08mm,介質粘度46×10.5m2/s。濾油壓差△P=0.02MPa條件下的理論值。

項目			單位	參數值	備注
裝置公稱壓力			MPa	0.5
裝置介質粘度			m2/s	2.2×10-5～46×10-5
過濾精度			mm	0.08～0.13
冷卻器			℃	≤30
		進水壓力	MPa	0.4	如采用江河水冷卻，需經過濾
		進油溫度	℃	≤50	沉淀處理
		油溫度	℃	≥8
加熱方式	電加熱		-	-	用于Q≤800L/min裝置
	蒸汽加熱	蒸汽溫度	℃	≥133
		蒸汽壓力	MPa	0.3	用于Q≥1000L/min裝置
		公稱流量	-	-
裝置油介質工作溫度			℃	40±5 9

XYHZ-6.3,XYHZ-10,XYHZ-63,XYHZ-100,XYHZ-125,XYHZ-250,XYHZ-315,XYHZ-400,XYHZ-800,
XYHZ-1000,XYHZ-1250,XYHZ-1600,XYHZ-2000,
