產品描述：
　　YEJA系列交流電磁制動三相異步電動機是根據國家標準JB/T  6456要求精心設計的制動電機。由通用的標準型（Y、Y2或Y3系列）三相異步電動機和三相交流電磁制動器兩大部分組合而成。電動機后端的轉軸，通過花鍵與制動器的摩擦盤配合聯接，電磁鐵固定在電機后端蓋上，屬斷電制動型。
　　通電時，電磁鐵產生強大的電磁力吸合銜鐵板壓縮制動彈簧，使銜鐵板脫離對摩擦盤的壓力，電動機就能靈活轉動。失電時，通過制動彈簧壓力，加壓于銜鐵板，使其緊壓摩擦盤，產生強大的摩擦制動力矩，使旋轉的電機迅速制動，達到準確的定位。
　　YEJA三相交流制動電動機，適用于不含易燃、易爆的環境，特別適合需要快速制動、精確定位及防止滑行等要求的各種機械中，如升降機，運輸機械、印刷機械、包裝機械、紡織機械、陶瓷機械、電鍍生產線及減速機配套的傳動機械等。

產品特點：
　　1、本系列產品防護等級（電動機和制動器）均達到IP55；
　　2、交流制動器作了精心設計，除帶電部分封澆在環氧樹脂殼體內之外，在與電機組裝時將制動器安裝在一個完全密封的結構部件內，能有效的防止棉紗、紙屑、沙塵、油垢、鐵屑、粉末等雜物進入制動器內部，從而延長了使用壽命；
　　3、交流制動器具有起動響應快，制動時間短，無交直流轉換的整流裝置，安全可靠，制動力矩可調節等優點；
　　4、具有靈活手動釋放裝置,自鎖或臨時手扳脫開任意選擇；
　　5、交流制動器使用電壓、接法與電動機完全一致，避免中間交直流轉換，使用方便；
　　6、可使用變頻器電源，在25Hz～50Hz恒轉矩調速范圍使用；
　　7、絕緣等級為B、F級，如有要求可以生產H級；
　　8、根據需要可采用雙位接線盒，即電機和制動器分別使用獨立接線板；
　　9、電機的安裝尺寸和功率等級完全符合現行的Y系列通用電機的國家標準和IEC 72國際標準；
　　10、機座號71～112電機為鋁合金外殼，接線盒在頂部；座號132～160電機為鑄鐵外殼，接線盒在右邊，如有要求可放在頂部。

使用條件：
　　1、海拔不超過1000m，相對濕度≤95%；
　　2、環境溫度最高不超過40℃,最低為-15℃；
　　3、工作方式S1(連續工作制)；
　　4、額定電壓380V 50Hz（制動器相同）。異電壓與異頻率可另行設計制造。

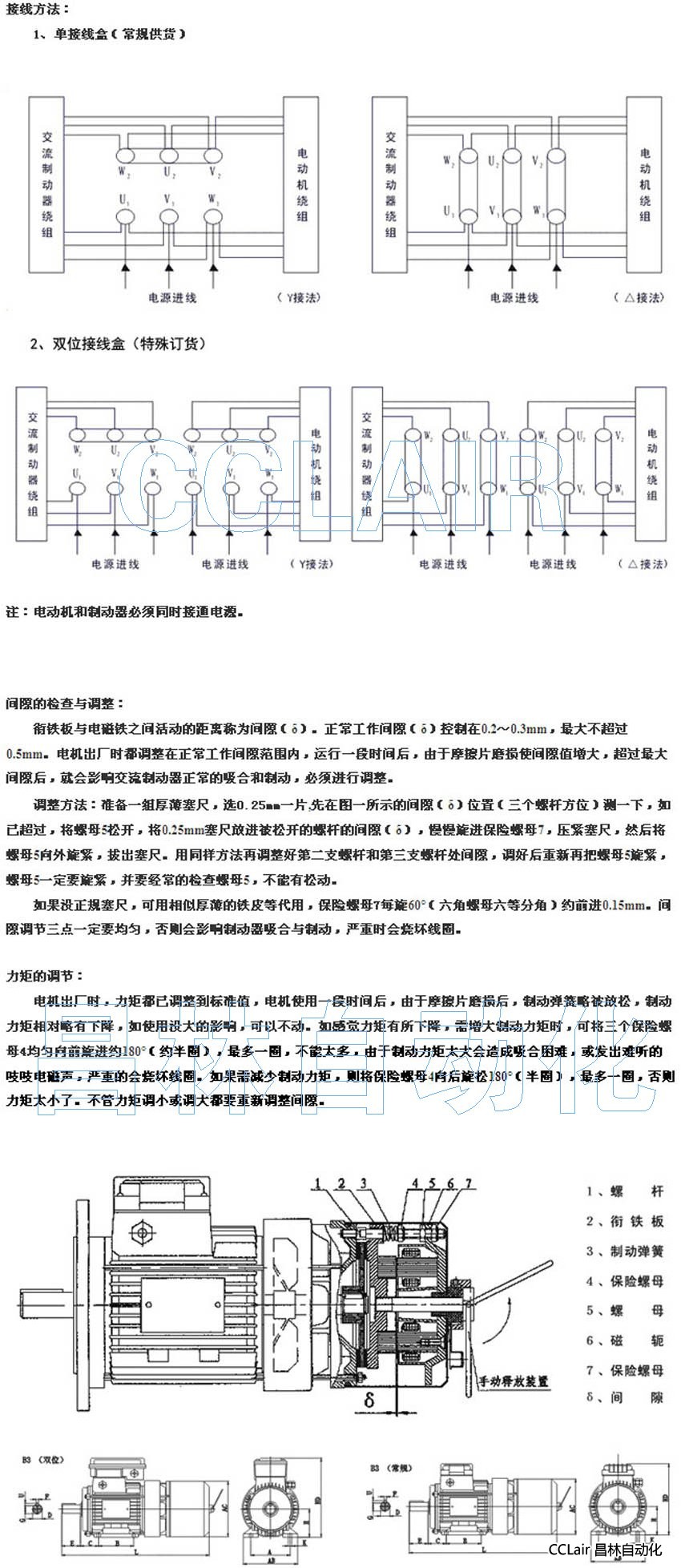

接線方法：
　　1、單接線盒（常規供貨）



 注：電動機和制動器必須同時接通電源。

間隙的檢查與調整：
　　銜鐵板與電磁鐵之間活動的距離稱為間隙（δ）。正常工作間隙（δ）控制在0.2～0.3mm，最大不超過0.5mm。電機出廠時都調整在正常工作間隙范圍內，運行一段時間后，由于摩擦片磨損使間隙值增大，超過最大間隙后，就會影響交流制動器正常的吸合和制動，必須進行調整。
　　調整方法：準備一組厚薄塞尺，選0.25mm一片,先在圖一所示的間隙（δ）位置（三個螺桿方位）測一下，如已超過，將螺母5松開，將0.25mm塞尺放進被松開的螺桿的間隙（δ），慢慢旋進保險螺母7，壓緊塞尺，然后將螺母5向外旋緊，拔出塞尺。用同樣方法再調整好第二支螺桿和第三支螺桿處間隙，調好后重新再把螺母5旋緊，螺母5一定要旋緊，并要經常的檢查螺母5，不能有松動。
　　如果沒正規塞尺，可用相似厚薄的鐵皮等代用，保險螺母7每旋60°（六角螺母六等分角）約前進0.15mm。間隙調節三點一定要均勻，否則會影響制動器吸合與制動，嚴重時會燒壞線圈。

力矩的調節：
　　電機出廠時，力矩都已調整到標準值，電機使用一段時間后，由于摩擦片磨損后，制動彈簧略被放松，制動力矩相對略有下降，如使用沒大的影響，可以不動。如感覺力矩有所下降，需增大制動力矩時，可將三個保險螺母4均勻向前旋進約180°（約半圈），最多一圈，不能太多，由于制動力矩太大會造成吸合困難，或發出難聽的吱吱電磁聲，嚴重的會燒壞線圈。如果需減少制動力矩，則將保險螺母4向后旋松180°（半圈），最多一圈，否則力矩太小了。不管力矩調小或調大都要重新調整間隙。
