GPS3-1,光電傳感器

GPS3-1,光電傳感器
產品概述
原理框圖見下圖，紅外光源（1）發出高頻光脈沖，通過半透鏡（2）透鏡（3）射出一束平行光，經定向反光板（5）反射后沿原路返回到傳感器內，由紅外光敏接收管（6）接收并經過信號放大器（9）轉變成電脈沖信號。當光路上有帶材（4）遮擋時，光信號的強弱便發生變化，這個變化經同步介調和放大后，變成電壓/電流標準信號輸出。
主要性能

頻率響應	≥100Hz
最大檢測距離	1m
輸出信號	0-10V或4-20mA
使用環境溫度	-20～45°
負載阻抗	4KΩ
電源	DC24V  500mA


工作原理
光電傳感器方便地卡裝在一根Φ25毫米的軸上。調試時，首先固定好定向板的位置，然后接通光電傳感器的電源，松開卡箍，對準定向反光板，調整光電傳感器的位置，直至8個發光管全部點亮為止。鎖緊卡箍，用一塊紙片遮擋光電傳感器，如果發光管全部熄滅，說明光電傳感器正常，當傳感器和系統連成閉環而處于自動糾偏狀態時，光電傳感器后面的發光管應有一半左右點亮。
光電傳感器出廠時已經調整好，用戶切勿隨意拆卸，特別是光路部分，出廠時已用樹指密封以防止水氣塵埃等侵入，一旦拆卸必遭破壞。

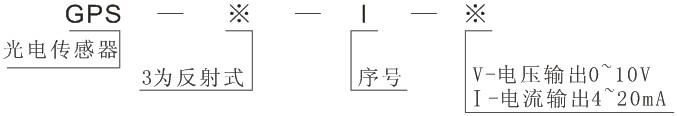

型號編碼

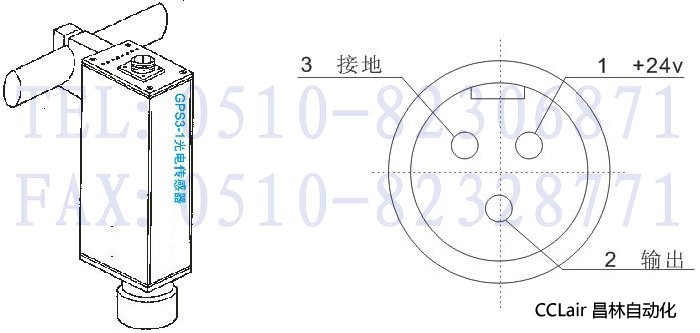

外型簡圖

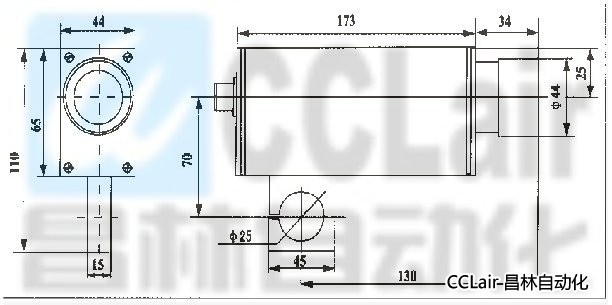

外型尺寸

反光板
