壓力控制器 0811607 0811707 0811807

D502/7DK 壓力控制器 D502/7DK控制器采用波紋管式傳感器。可用于空氣、氣體、水蒸汽等中性氣體和水、致冷劑、油等液體介質?？刂破鞯脑O(shè)定值可調，調節范圍-0.1……2.5Mpa。特點：可用于真空。


◇ 主要技術性能：工作粘度：＜1×10^-3m²/s 開關元件：微動開關 外殼防護等級：1P65 （符合DIN40050與GB4208中1P65相當）環境溫度：-40～50℃ 介質溫度：0～120℃	抗振性能：D502/7DK 20m/s² 重復性誤差：≤1% 觸點容量：DC 220V 6A（阻性）（若有特殊要求，可參閱我廠編制的應用手冊介紹）

◇ 規 格：

● 切換差不可調

設定值調節范圍 MPa	切換差不大于		最大允許壓力 * MPa	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
設定值調節范圍 MPa	設定值范圍下限 MPa	設定值范圍上限 MPa	最大允許壓力 * MPa	開關切換次數 次/分	外殼	波紋管	接口內螺紋	重量 kg	外形尺寸圖號	訂貨目錄編號
-0.1……0 -0.1……0.1 -0.1……0.16 -0.1……0.25	0.003 0.003 0.003 0.0045	0.0045 0.005 0.0065 0.01	1 1 1 1	20	黃銅	不銹鋼 00Gr17Ni 14M02 (316L)	G1/4 G1/4 G1/4 G1/4	1.0 1.0 1.0 1.0	01 01 01 01	0810107 0810207 0810307 0810407
0……0.1 0……0.16 0.01……0.25	0.003 0.003 0.0045	0.0045 0.006 0.007	1 1 1				G1/4 G1/4 G1/4	1.0 1.0 1.0	01 01 01	0811107 0811207 0811307
0.02……0.4 0.03……0.6 0.03……1	0.012 0.015 0.018	0.016 0.02 0.03	2 2 2				G1/4 G1/4 G1/4	0.85 0.85 0.85	02 02 02	0811407 0811507 0811607
0.05……1.6 0.05……2.5	0.03 0.03	0.05 0.06	5 5				G1/4 G1/4	0.9 0.9	03 03	0811707 0811807

注： * 在實際工作中，即使短暫的壓力峰值也不能超過此值。

◇ 設定值的調整：

不可調切換差的控制器設定值調整步驟，舉例說明如下：
0811607 0811707 0811807 壓力控制器

    [例1]：選用訂貨號為0811600的控制器，要求將壓力上升至0.5MPa（上切換值）發出觸點信號，起具體步驟參見1.1～1.5（如圖一所示）：
    1.1 松開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用板手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。
    1.2 打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。
    1.3 將壓力加至0.5MPa，此值可從標準壓力計中讀出。
    1.4 順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.5MPa處切換。
    1.5 旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.5MPa上下來回變化，檢驗壓力上升時，觸點的切換值是否是0.5MPa，此值即為要設定的上切換值。其對應的下切換值應是0.5MPa減去切換差0.035MPa（左右），即為0.465MPa（左右）。
    [例2]：選用訂貨號為0811700的控制器，要求將壓力下降至0.8MPa（下切換值）發出觸點信號，起具體步驟參見1.6～1.10：
    1.6 同1.1。
    1.7 同1.2。
    1.8 將壓力加至0.8MPa，此值可從標準壓力計中讀出。
    1.9 逆時針旋動設定值調節螺桿，使設定值由小變大，直至開關觸點在0.8MPa時切換。
    1.10 旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.8MPa上下來回變化，檢驗壓力下降時觸點的切換值是否是0.8MPa，此值即為要設定的下切換值。其對應的上切換值應是0.8MPa加上切換差0.075MPa（左右），即為0.875MPa（左右）。

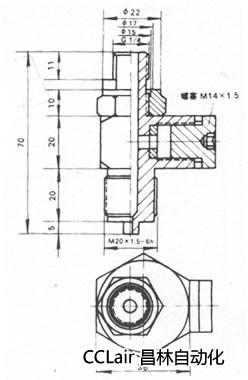

◇ 外形及安裝尺寸：
圖1	圖2	圖3

◇ 選用和安裝：
● 選用控制器，最好使預定的設定值位于控制器設定值調節范圍的中間部分。一般為調節范圍的20%-80%。 ● 控制器若要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。 ● 安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊螺母擰緊，以免電纜松動，并防止水和灰塵的滲入。 ● 對于有壓力峰值及脈沖壓力的受控液體介質，可在控制器接口上安裝一個壓力沖擊阻尼器，以消除不利影響。 ● 通斷電流不能大于額定值。 ● 安裝（或拆卸）必須用扳手夾持傳感器的平面部分，絕對防止傳感器與開關殼體發生相對轉動。（如右圖所示）管道接頭旋入傳感器內深度不可超過12mm。
	單刀雙擲微動開關作用過程：接線端1-3：壓力上升至上切換值時接通。接線端1-2：壓力上升至上切換值時端開。
