一、概述

　    GDKO3型電控箱有監控及全自動兩種，它適用于40MPa雙線終端式干油集中潤滑系統中，用于控制潤滑泵、換向閥、補脂泵等相互間協調工作，能對系統中的供油點實現自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。
　　本控制箱能發出“供油時間延長”、“貯油筒空”、“超負荷運轉”等故障信號。具有持續，手動和自動多種控制工作狀態，可通過箱面上的轉換開關來切換。持續工作狀態：當潤滑泵啟動后持續地向系統兩條主管線供送潤滑脂；手動工作狀態：當與主機聯鎖信號接通后，手動啟動潤滑泵運轉向系統供送潤滑脂，自動換向完成一個潤滑周期供脂后自動停止；自動工作狀態：當與主機聯鎖信號接通后，潤滑泵按系統設定的時間間隔定時向系統供送潤滑脂，完成一個潤滑周期后自動停止。潤滑泵不管在何種狀態，一旦貯油筒空，補脂泵就會自動啟動補脂，補滿后自動停止。

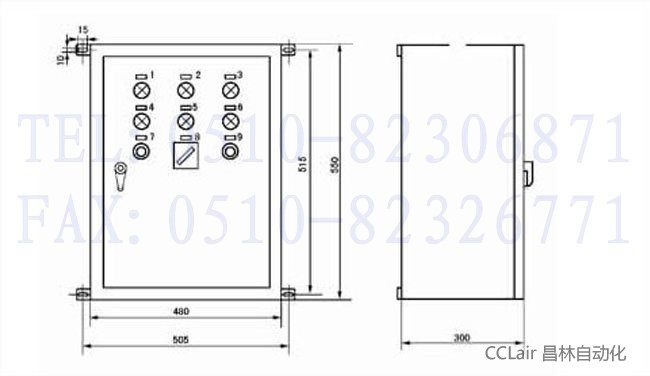

 二、外形尺寸


三、標牌符號及文字

序號	符號	標牌文字	序號	符號	標牌文字	序號	符號	標牌文字
1	HL1	工作準備指示	6	HL6	系統超壓	11	SB4	加油泵啟動
2	HL2	線I工作狀態	7	HL7	泵馬達過載	12	SB5	加油泵停止
3	HL3	線II工作狀態	8	HL8	貯油筒空	13	SB3	故障復位
4	HL4	加油泵工作	9	SB1	潤滑泵啟動	14	SA1	自動/手動/持續
5	HL5	監控時間超過	10	SB2	潤滑泵停止	15	SA2	關/電鈴/開

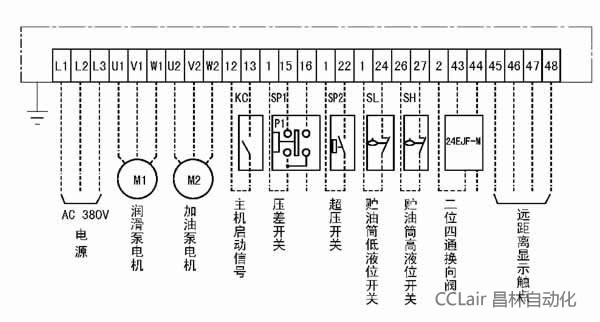

四、GDK-03電氣控制箱外部接線圖

五、使用說明
　　 1、適用主電源AC380V、50HZ。
　　 2、適用環境溫度-10℃～40℃,濕度90%。
　　 3、周?chē)h(huán)境無導電的介質（氣體、液體）。
　　 4、垂直安裝，其傾斜度不大于5°。
