用途
TJ2系列抽動器是一種由交流電磁鐵操縱的常閉式抱閘制動器，能廣泛應用在起重運輸機械中，控制物件升降速度發及吸收運動或回轉機構運動質量的慣性，使該機構停止運動或回轉。
制動器主要由立板架、閘瓦、調整桿、彈簧及底座等部分組成，閘瓦與立板架，立板架與底座均由軸銷連接，立板架的一邊可以安裝電磁鐵，主彈簧安裝在立板架的上方；調整桿的頂端與電磁鐵的停檔相近，為了增加閘瓦與制動輪表面的摩擦系數，在閘瓦上裝有可更換的石棉剎車帶。
當被操縱的電磁鐵斷電時，由制動器壓縮彈簧，保持制動裝成狀態；當電磁鐵通電吸合時，產生松閘，使機構可以運轉。

技術數據

型號	配用電磁鐵型號	制動力矩(N.M)		瓦塊退距E=正常/最大	推丁行程X=正常/最大	電磁鐵力矩(N.M)
		JC=25%和40%	JC=100%			JC=25%和40%	JC=100%
TJ2-100	MZD1-100	20	10	0.4/0.6	2/3	5.5	3
TJ2-200	MZD1-200	160	80	0.5/0.8	2.5/3.8	40	20
TJ2-300	MZD1-300	500	200	0.7/1.0	3/4.4	100	40

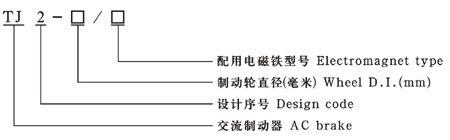

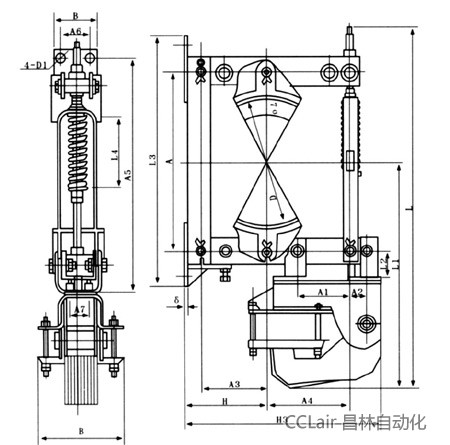

外形及安裝尺寸

型號	配用閘瓦寬	制動輪直徑D	尺寸(毫米)
			L	L1	L2	L3	L4	B	B1	H	H1	δ	D1	A	A1	A2	A3	A4	A5	A6	A7
TJ2-100	70	100	375	230	32	260	40	70	128	100	245	5	13	160	63	27	70	100	230	40	30
TJ2-200	90	200	28	397	50	420	88	90	176	170	412	7	17	285	95	40	129	175	380	60	38
TJ2-300	140	300	825	519	62	580	157	120	235	240	566	9	1	415	155	46	190	240	540	80	54

型號	制動閘瓦寬	交流制動器
		彈簧力(公斤)	彈簧長度
TJ2-100	10	15.5	49.4
	15	20.5	46.4
	20	26.5	42.8
TJ2-200	60	47	115
	80	58.5	110
	100	70.5	107
	120	82	101
	140	93	92
	160	105	96.5
TJ2-300	300	142	190
	350	161.5	184.5
	40	180.5	179.5
	450	200	174
	500	200	169
