SRB-J7Z-2,SRB-J7Z-5,SRB-L3.5Z-2,SRB-L3.5Z-5, 手動潤滑泵,生產廠家,價格
一、概述
本機是一種小型的潤滑泵，可直接安裝于機器的壁板或機架上，由人力扳動手柄，排出潤滑脂，可與雙線分配器組成手動集中潤滑系統，向機器的各個潤滑點供送定量潤滑脂；適用于頻率較低(一般給油間隔8小時以上)，配管(DN 15)長度不超過50米，潤滑點不超過80點的單機小型設備上，作為集中潤滑供送潤滑脂的裝置。
二、技術參數
使用介質為錐入度310-385(25℃，150g)1/10mm的潤滑脂(NLGI0#-1#)和粘度等級大于N68的潤滑油，適用環境溫度-10℃～40℃。
一、概述
本機是一種小型的潤滑泵，可直接安裝于機器的壁板或機架上，由人力扳動手柄，排出潤滑脂，可與雙線分配器組成手動集中潤滑系統，向機器的各個潤滑點供送定量潤滑脂；適用于頻率較低(一般給油間隔8小時以上)，配管(DN 15)長度不超過50米，潤滑點不超過80點的單機小型設備上，作為集中潤滑供送潤滑脂的裝置。
二、技術參數
|
型 號
|
公稱壓力Mpa
|
給油量ml/循環
|
貯油筒容積
|
重量kg
|
|
|
標準型號
|
引進型號
|
||||
|
SRB-J7Z-2
|
FB-4A
|
10
|
7
|
2
|
18
|
|
SRB-J7Z-5
|
FB-6A
|
5
|
21
|
||
|
SRB-L3.5Z-2
|
FB-42A
|
20
|
3.5
|
2
|
18
|
|
SRB-L3.5Z-5
|
FB-62A
|
5
|
21
|
||
|
||||||||||||||||
| 五、動作說明 | ||||||||||||||||

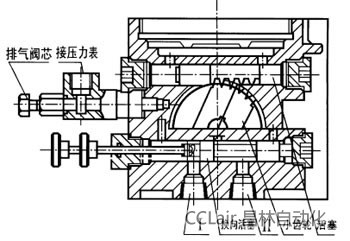

| 手動潤滑泵供脂是由人工擺動手柄，通過小齒輪帶動有齒條的供油柱塞往復運動實現的。當柱塞處于右端極限位置時，右端腔室壓油結束，左端腔室吸油完畢。當擺動手柄，柱塞向左運動時，先關閉左腔室吸口，擠壓潤滑脂頂開單向閥經換向閥流道進入供油主管路Ⅱ內排出；此時柱塞右腔室的容積增大形成真空，其真空度逐漸增大，當柱塞運動到左端極限位置，右腔室吸口打開，在大氣的作用下，潤滑脂被吸入，反向上述動作，潤滑脂頂開單向閥經換向閥流道進入供油主管路JJ排出。供油過程中的換向是通過換向閥的換向?qū)崿F(xiàn)的。當把換向閥手鈕推進時，則潤滑脂從主管路II排出，當把換向閥手鈕拉出時，則潤滑脂從主管路I排出。 |
 |
|||||||||||||||
|
六、操作方法 |
||||||||||||||||
|
||||||||||||||||
