B05200S-W2，B12180S-2W，B12300S-2W，B24200S-2W，高壓電源模塊
B 系列 BXXXXS-2W 1KV隔離 W2 ～2W 非穩壓高電壓輸出 SIP10腳封裝
產 品 說 明
B 系列 BXXXXS-2W 1KV隔離 W2 ～2W 非穩壓高電壓輸出 SIP10腳封裝
輸入電壓
5, 12, 15, 24 VDC
輸出電壓
100,110、150、180、200 、300VDC
電氣特性
以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 +/- 5 %
濾波 陶瓷電容
隔離特性
額定電壓 1000 VDC
泄漏電流 1 mA
電阻 109 Ohm
電容 60 pF type.
輸出特性
電壓精度 +/- 10%.
( 20 MHz BW) 紋波及噪音 1%, max.
可持續短路時間 5秒
線性電壓校準 +/- 0,5 % max.,
負載電壓校準 +/- 5 % typ., +/- 10 % max.
效率 65% to 75 %
開關頻率 80 KHz, type.
環境特性
工作溫度(環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
體積特性

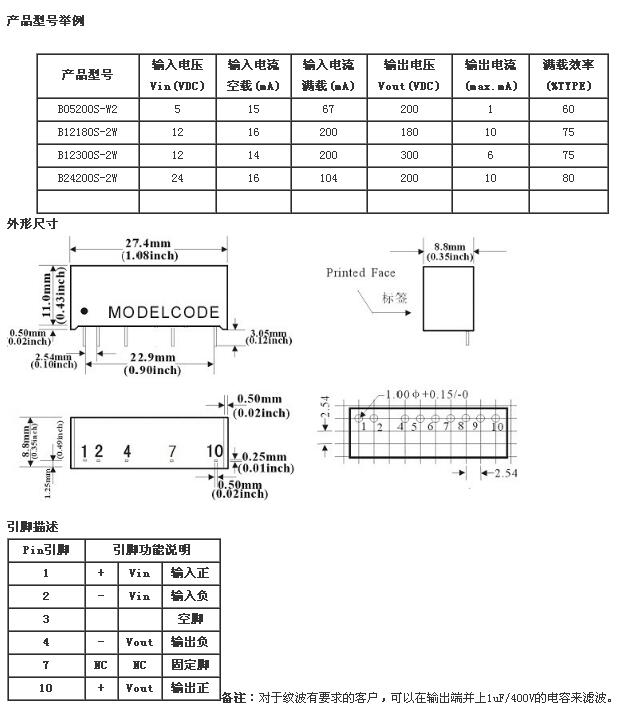

SIP 封裝尺寸 27.4 x 8.8 x 11.0mm
1.08 x 0.35 x 0.43英寸
重量 3g~5 g
B 系列 BXXXXS-2W 1KV隔離 W2 ～2W 非穩壓高電壓輸出 SIP10腳封裝
產 品 說 明
B 系列 BXXXXS-2W 1KV隔離 W2 ～2W 非穩壓高電壓輸出 SIP10腳封裝
輸入電壓
5, 12, 15, 24 VDC
輸出電壓
100,110、150、180、200 、300VDC
電氣特性
以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.
輸入特性
電壓范圍 +/- 5 %
濾波 陶瓷電容
隔離特性
額定電壓 1000 VDC
泄漏電流 1 mA
電阻 109 Ohm
電容 60 pF type.
輸出特性
電壓精度 +/- 10%.
( 20 MHz BW) 紋波及噪音 1%, max.
可持續短路時間 5秒
線性電壓校準 +/- 0,5 % max.,
負載電壓校準 +/- 5 % typ., +/- 10 % max.
效率 65% to 75 %
開關頻率 80 KHz, type.
環境特性
工作溫度(環境) - 40° C to + 85° C
存儲溫度 - 55 °C to + 125 °C
降低定額值 見溫度特性曲線圖
濕度 ≤ 90 %, 非壓縮
冷卻方式 自然空冷
體積特性
SIP 封裝尺寸 27.4 x 8.8 x 11.0mm
1.08 x 0.35 x 0.43英寸
重量 3g~5 g
外殼材料 非傳導阻燃黑塑料
