 WSE700 開關量輸入隔離安全柵

產品型號：WSE700 開關量輸入隔離安全柵

WSE700 開關量輸入隔離安全柵
接收危險區的開關/ 接近開關信號通道可置為同相/ 反相控制接近開關斷線檢測功能
主要技術參數：
防爆標志 [Exia]Ⅱ C 電源 20～35V DC 功耗 約1W
危險區信號輸入 開關、接近開關
供電電壓 8V（開路時） 短路電流 ≈ 8mA
安全區繼電器輸出特性 響應時間 ≤ 20ms
驅動能力 250VAC 2A/30VDC 2A
負載類型 電阻型負載
輸入和輸出特性（置為同相控制） 現場開關閉合或輸入回路電流 >2.1mA，輸出繼電器閉合，通道黃色指示燈亮，現場開關開路或輸入回路電流 <2.1mA，輸出繼電器開路，通道黃色指示燈滅。
輸入和輸出反相控制設置 K1 分別置為ON 側，通道輸入與輸出反相斷線檢測功能設置（接近開關輸入）。K3 置為ON，斷線檢測功能無效。K3 置為OFF, 斷線檢測功能有效；當輸入回路電流為0mA 時（接近開關故障或斷線），斷線報警，通道紅色指示燈亮，輸出繼電器開路。當以開關為輸入信號，需要斷線檢測功能時，須在開關兩端并聯10K 電阻。
防爆認證參數 9、10 端子，Uo=10.5V Io=14mA Po=37mW Um=250V AC/DC
  Ⅱ C:Co=1.69 μ F Lo=127mH
連接的現場設備及所處區域 符合DIN19234 的NAMUR 接近開關，開關等現場設備（包括:本安型的壓力開關、溫度開關、液位開關等）適用于0 區、1 區、2 區，Ⅱ A、Ⅱ B、Ⅱ C 類電氣設備。


訂貨指南：
WSE700：開關量輸入隔離安全柵

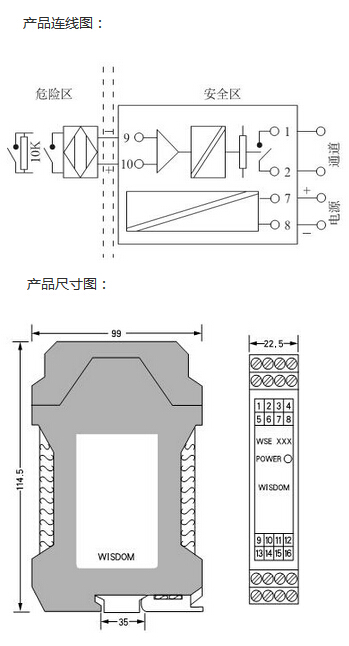

產品連線圖：
