產品型號：WSE600熱電偶信號隔離安全柵

WSE600KAV,WSE600KAI,WSE600KAT,  WSE600KBV,WSE600KBI,WSE600KBT, WSE600KCV,WSE600KCI,WSE600KCT,  WSE600KDV,WSE600KDI,WSE600KDT,
WSE600JAV,WSE600JAI,WSE600JAT,  WSE600JBV,WSE600JBI,WSE600JBT, WSE600JCV,WSE600JCI,WSE600JCT,  WSE600JDV,WSE600JDI,WSE600JDT,
WSE600SAV,WSE600SAI,WSE600SAT,  WSE600SBV,WSE600SBI,WSE600SBT, WSE600SCV,WSE600SCI,WSE600SCT,  WSE600SDV,WSE600SDI,WSE600SDT,

WSE600NAV,WSE600NAI,WSE600NAT,  WSE600NBV,WSE600NBI,WSE600NBT, WSE600NCV,WSE600NCI,WSE600NCT,  WSE600NDV,WSE600NDI,WSE600NDT,

WSE600 熱電偶信號隔離安全柵  直接與危險區現場的熱電偶接口 將熱電偶信號轉換為4～20mA 電源 輸入 輸出相互隔離

主要技術參數： 防爆標志 [Exia]Ⅱ C 電 源 電源端7、8 電壓范圍 20～35V DC 功 耗 約1.0W（輸出 20mA/550Ω） 危險區信號 輸入端9、10 熱電偶類型 J、K、T、E、S、B 安全區信號 輸出端5、6 輸出信號 4～20mA（1～5V） 輸出負載 0～550 Ω 傳輸特性 精 度 0.1% F.S 溫度漂移 0.003% F.S/℃ 冷 補 每20℃誤差1℃ 響應時間（10%～90%） ＜500ms 絕緣強度 本安端/ 非本安端 2500V/1 分鐘，非 本 安 端 之 間 1000V/1 分鐘 防爆認證參數 10+、9- 端口 Uo =2.7V Io=1.4mA Po=0.95mW Um=250V AC/DC   Ⅱ C:Co=70 μ F Lo=1000mH 工作溫度 -20℃～+60℃ 防護等級 IP20（IEC60529/EN60529） 安 裝 T 型35mm 標準導軌 外 殼 聚碳酸酯/ABS 外殼材料 接線顏色標識 安全端- 黃色 危險端- 蘭色 適用現場設備 J、K、T、E、S、B 熱電偶，毫伏信號傳感器

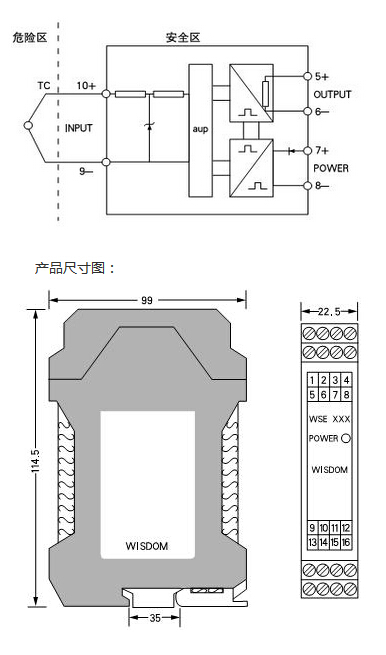

定 貨 標 識： 尾標1（輸入）：熱電偶類型K、J、S、N、B、T、E 尾標2 測量溫度范圍類別：A：0～400℃ B：0～600℃ C：0～800℃ D：0～1300℃ E：0～1600℃ S：特定 尾標3（輸出）：V-1-5V I-4-20mA T-4-20mA 環路供電 定貨型號舉例：WSE600KCI 輸入0-800℃（K 偶）/ 輸出一路4-20mA  產品連線圖：
