ZK-MSC304 熱電阻溫度變送器

 功 能

MSC304型熱電阻溫度變送器接收現場熱電阻的電阻信號，經過隔離和線性化處理后，轉換成與溫度成線性關系的一路或二路標準信號輸出，且每路輸入/電源/輸出完全隔離。

 主要技術參數

供電電源：24VDC±10%,反向保護

線    性：輸出與被測溫度成線性關系

激勵電流：＜250μA

輸出負載：電壓輸出≥5KΩ    電流輸出≤350Ω

轉換精度：±0.2%F.S（ΔR＞20Ω）

±0.4%F.S（20Ω≥ΔR＞10Ω）

溫度漂移：±150PPM/℃

絕緣電阻：輸入、輸出、電源之間≥100MΩ/500VDC

絕緣強度：輸入、輸出、電源之間1000VAC/1分鐘

功    耗：＜1.5W

工作條件

工作溫度：0~50℃

存儲溫度：-40~85℃

相對濕度：10~90%RH

大氣壓力：86~106kPa

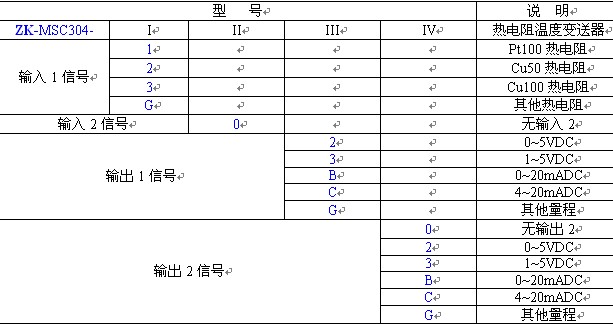

規格型號及代碼

訂貨須知

訂貨時需寫明上述型號及代碼，同時有輸入輸出信號及溫度范圍

例1：輸入Pt100,0~500℃,輸出1~5VDC，一入一出，則型號為MSC304-1030，0~500℃

例2：輸入Pt100,0~800℃,輸出1為1~5VDC，輸出2為1~5VDC，一入二出，則型號為MSC304-1033，0~800℃

MSC304 熱電阻溫度變送器

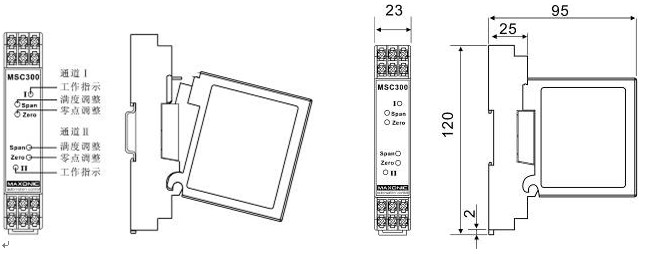

拆裝圖                                      外形尺寸圖

（95mm×23mm×120mm）

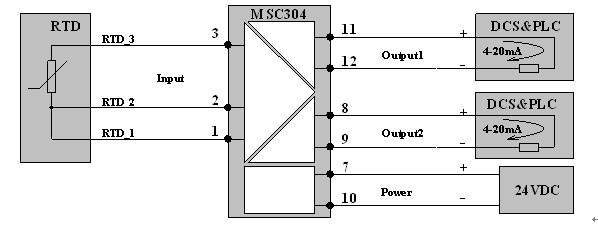

端子編號與接線
