RWG-40,RWG-4000S,RWG-4001S,RWG-4090S,熱電偶輸入,智能溫度變送器 （USB組態接口,可編程） 一入一出

RWG-40□□S  熱電偶輸入,智能溫度變送器 （USB組態接口,可編程） 一入一出特性
單通道，一入一出。
適用于K、E、S、B 等熱電偶或毫伏信號輸入。
智能, 有USB接口, 與PC機相連, 可以任意編程設定輸入類型和量程范圍。
輸出直流電流或電壓信號。
高精度轉換，線性化校正。
輸入－輸出－電源之間隔離。
帶有工作電源指示燈。
模塊化拔插式結構，可帶電拔插。
標準的35mmDIN導軌卡式安裝。
概述
熱電偶或毫伏信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它單元組合儀表。
是智能型的溫度變送器,  有 USB 編程接口, 可以用適配電纜連接到PC機, 在PC機上通過軟件編程設定輸入類型和量程范圍。
單通道, 一路輸入, 一路輸出。該溫度變送器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
儀表主機與底座為拔插式結構，接線端子布置在底座上,接線采用M3螺絲緊固, 標準的35mmDIN導軌卡式安裝。
可以與單元組合儀表及DCS、PLC 等系統配套使用,廣泛用于工業生產過程的各種溫度檢測和控制系統。
技術參數
供電電源
供電電壓范圍：20~30VDC
額定供電電壓：24V DC
電流消耗：< 38mA（24VDC供電, 20mA輸出時）
電源指示：通電時，LED電源指示燈亮
輸  入
（可以通過 PC 機及軟件編程設定 ）
熱電偶： K;E;S;B;R;T;N;W;J 等
溫度量程范圍: 根據連接的傳感器類型 （參見量程表）
冷端補償：外置補償電阻
可選毫伏信號輸入：－10～+100mV 范圍
最小毫伏量程：5mV
輸  出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
負 載：電流 4~20mA 輸出時, ≤350Ω（出廠默認）,另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選 ;
            電壓 1~5V 輸出時, ≥10KΩ
輸出紋波： < 10mV p-p
綜合通用參數
標準精度：±0.1%
冷端補償誤差: ±1℃
溫度補償范圍: -5～+60℃
溫度漂移：±0.015% / ℃
響應時間：< 10ms
補償溫度穩定時間：< 1min
隔離能力：輸入-輸出-電源之間 1.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間  ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
環境濕度范圍：5~95%（無冷疑）
外形尺寸：厚25×高80×長80（mm）
整機重量：約 85g

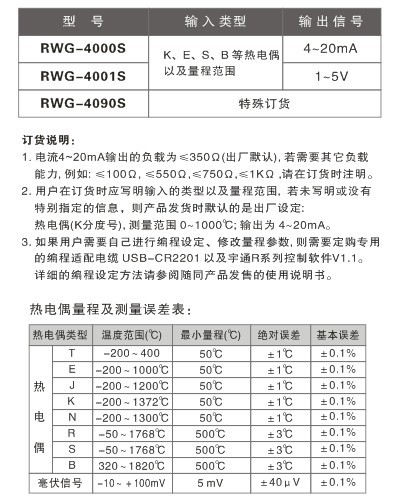

選型、訂貨代碼

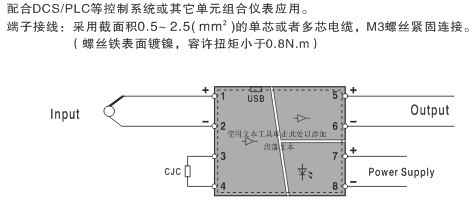

端子接線圖
