MZ6082,MZ6082-1A1-A,MZ6082-1B2-A,熱電阻溫度變送器 一入一出
|
MZ6082 熱電阻溫度變送器 一入一出特性

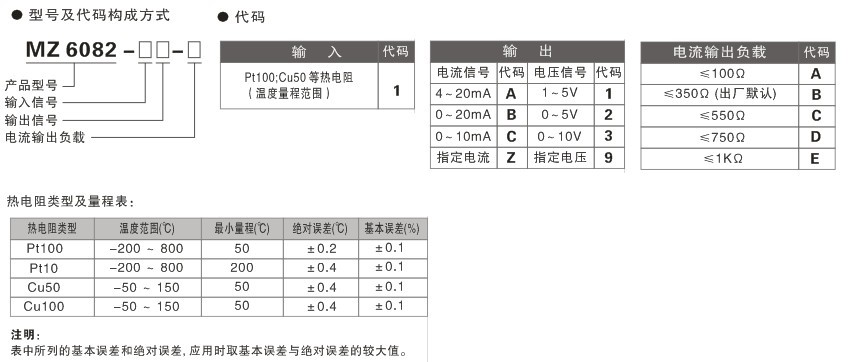

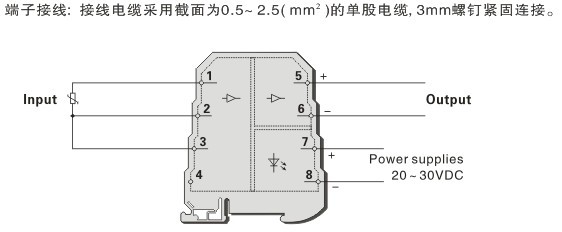

單通道，一入一出。 Pt100,Cu50 等熱電阻輸入。 直流電源供電方式,帶有工作電源指示燈。 輸入－輸出－電源之間隔離。 小體積, 超薄, 殼體厚度僅為6.2 mm。 端子化設計, 全蔽結構, 無需防塵。 螺絲擰緊連接, 接線簡單。 概述 用于Pt100,Cu50 等熱電阻輸入, 經隔離變送輸出標準的直流電流或電壓信號。 采用獨立的直流電源供電，供電電源 - 輸入 - 輸出之間隔離。 該隔離器體積小, 超薄, 機殼厚度僅為6.2mm。屏蔽的端子化結構設計,結構緊湊, 無需防塵,無需散熱。 標準的 35mmDIN 導軌卡式安裝。 該溫度隔離變送器可以與單元組合儀表及 DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測。 技術參數 輸 入 輸入熱電阻： Pt100；Pt10；Cu50；Cu100等各型熱電阻 允許導線電阻：每條導線≤10Ω 輸 出 輸出電流：4～20mA；0～20mA；0～10mA；其它指定電流 輸出電壓：1～5V；0～5V；0～10V；其它指定電壓 電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）, 另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選 電壓輸出負載：1（0）~5V輸出時, ≥10KΩ 輸出紋波： < 10mVp-p 綜合通用參數 供電電壓范圍：20～30VDC 額定供電電壓：24VDC 電流消耗 （24VDC供電時）：< 30mA 標準精度：±0.1% （參見熱電阻類型、量程及測量誤差表） 溫度漂移：基本誤差 /10℃ 響應時間：< 10ms 穩定時間：< 3s 隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz 絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC 工作環境溫度：-20～＋60℃ 儲存環境溫度：-40～＋80℃ 環境濕度范圍： 5~95%（無冷疑） 電磁兼容：符合 89 / 336 / EEC , IEC/EN 61000 機殼材質：PC（聚碳酸脂）材料 防護等級：IP 20 外形尺寸：6.2×84×100（mm） 重量： 約 50 克 選型、訂貨代碼  端子接線圖
MZ6082-1A1-B,MZ6082-1B2-B,MZ6082-C3-B,MZ6082-C3-B,MZ6082-Z9-B, MZ6082-1A1-C,MZ6082-1B2-C,MZ6082-C3-C,MZ6082-C3-C,MZ6082-Z9-C, MZ6082-1A1-D,MZ6082-1B2-D,MZ6082-C3-D,MZ6082-C3-D,MZ6082-Z9-D, MZ6082-1A1-E,MZ6082-1B2-E,MZ6082-C3-E,MZ6082-C3-E,MZ6082-Z9-E, |
