TM6986,TM6986-01A,TM6986-02A,熱電阻/熱電偶通用輸入,智能HART溫度變送器 二入二出

TM6986  熱電阻/熱電偶通用輸入,智能HART溫度變送器 二入二出特性
接收來自熱電阻、電阻式傳感器，熱電偶或電壓傳感器的信號輸入,經過隔離變送輸出標準的直流電流信號4～20mA至控制系統或其它儀表。
符合HART通訊協議, 可以使用 HART手操器完成組態。如果沒有HART手操器, 也可以通過使用USB/HART通訊轉換適配器, 在 PC機上通過軟件進行編程設定。HART信號與變送器輸出的4~20mA電流信號同步傳輸, 而且不影響 4~20mA信號或環路中的其它設備, 如顯示器、記錄儀、控制器。
采用獨立的直流電源供電, 供電電源 - 輸入-輸出之間隔離。
可以與單元組合儀表及DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。
概述
通用輸入, 智能型，符合HART通訊協議。
適用于熱電阻、熱電偶、電阻式或電壓傳感器。
隔離輸出4~20 mA 電流信號。
獨立的直流電源供電方式。
技術參數
供電電源
電源電壓：20～30VDC
電源指示：通電時，電源LED燈亮
電流消耗（24VDC供電時）：<65mA
輸入 （可以通過 PC 機及軟件編程設定 ）
◆ 熱電阻 Pt100 、 Cu50 等
溫度量程范圍: 根據連接的傳感器類型
熱電阻傳感器連接形式: 2線制或3線制
允許導線電阻：每條導線在10Ω以下
◆電阻式傳感器
輸入量程：0~400Ω, 最小量程：10Ω
                0~2000Ω, 最小量程：25Ω
電阻連接形式：2線制或3線制
允許導線電阻：每條導線在10Ω以下
◆熱電偶： K;E;S;B;R;T;N;W;J 等
溫度量程范圍: 根據連接的傳感器類型
冷端溫度補償范圍：-15~+75℃
（外接補嘗電阻,見端子接線圖）
◆ 毫伏電壓：－10～+100mV 范圍
最小量程：10mV
輸入阻抗：1MΩ以上
輸出
輸出電流：4～20mA
電流輸出負載：4~20mA輸出時, ≤350Ω（出廠默認）,
                     另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
故障報警時的輸出電流 （只適應 TM 6984）：
                                    低量程, 輸出電流 3.5mA
                                    超量程, 輸出電流 22mA
綜合通用參數

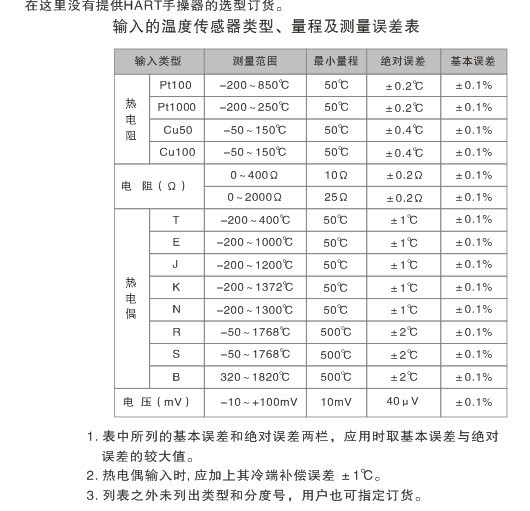

標準精度：±0.1%（參見溫度傳感器類型、量程及測量誤差表）
熱電偶冷端補償溫度誤差：±1℃
溫度漂移：基本誤差 / 10℃
響應時間：< 10ms
電源變化影響：±0.1% （20~30VDC 允許電壓范圍）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間  ≥100MΩ / 500VDC
工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍： 5～95％RH （無冷凝）
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）

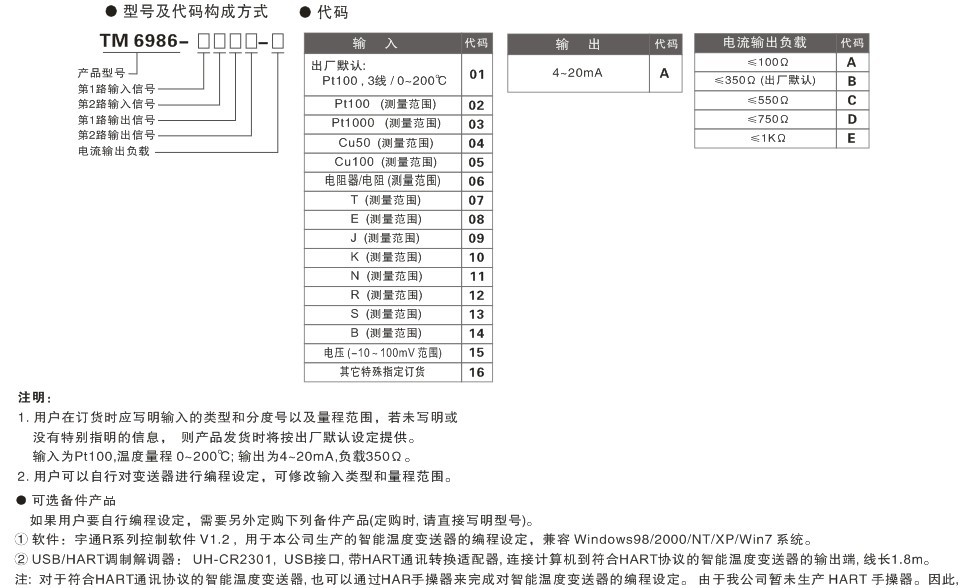

選型、訂貨代碼

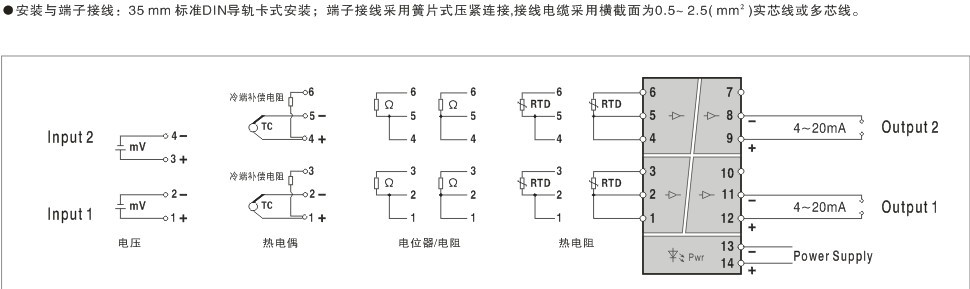

端子接線圖
