TM6918-01A,TM6918-01B,TM6918-01C,熱電阻輸入,智能溫度變送器 二入二出

TM6918  熱電阻輸入,智能溫度變送器 一入二出特性
接受熱電阻信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它儀表。
是智能型的熱電阻溫度變送器,  有 USB 編程接口,  可以使用專用的編程電纜連接這個溫度變送器和PC機, 通過軟件在PC機上進行編程, 可以任意編程設定熱電阻分度號和測量溫度的量程范圍。
一路輸入,信號隔離分配成兩路通道輸出。該溫度變送器采用獨立的直流電源供電，供電電源-輸入-輸出以及各通道之間隔離。
可以與單元組合儀表及DCS、PLC 等系統配套使用,廣泛用于工業生產過程的各種溫度檢測和控制系統。
概述
適用于 Pt100、Cu50 等熱電阻輸入。
智能，可設定分度號和量程范圍。
隔離輸出直流電流或電壓信號。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<40mA
輸入
（可以通過 PC 機及軟件編程設定 ）
熱電阻： Pt100 、 Cu50 等
溫度量程范圍: 根據連接的傳感器類型 （參見量程表）
熱電阻傳感器連接形式: 2線制或3線制
允許導線電阻：每條導線在10Ω以下
輸出
輸出電流：4～20mA；其它指定電流
輸出電壓：1～5V；其它指定電壓
電流輸出負載：4~20mA輸出時, ≤350Ω（出廠默認）,
                     另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1~5V輸出時,  ≥10KΩ
故障報警時的輸出電流 ：
低于量程下限，儀表面板上 L 指示燈閃爍，Iout =3.5mA;
高于量程上限，儀表面板上 H 指示燈閃爍，Iout =22mA;
斷線時， L、H 指示燈同時閃爍， Iout =22mA;
短路時，L、H 指示燈同時閃爍，Iout =3mA
綜合通用參數

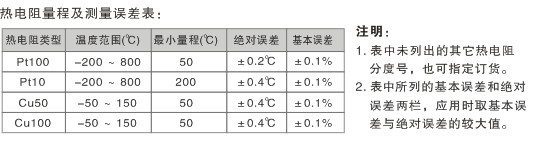

標準精度：±0.1%（參見熱電阻量程及測量誤差表）
溫度漂移：基本誤差 /10℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間  ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃

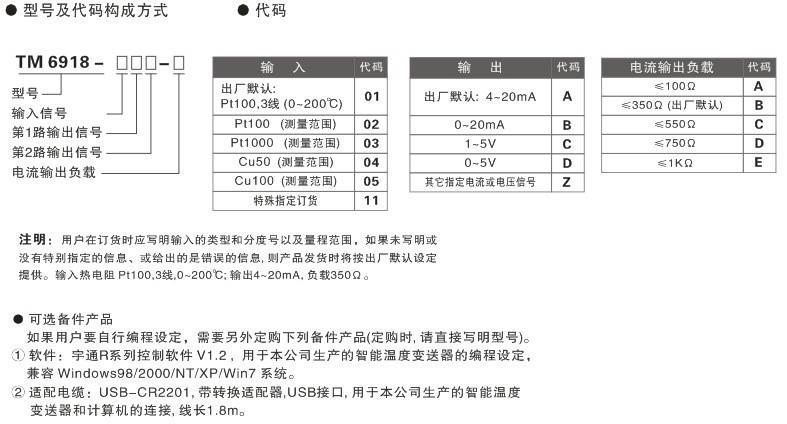

選型、訂貨代碼

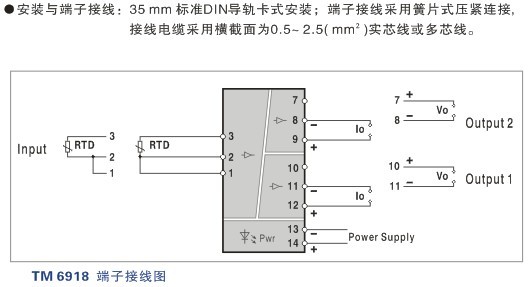

端子接線圖
