TM6923,TM6923-FA,熱電阻輸入溫度變送器 支持輸出回路供電,一入一出

TM6923  熱電阻輸入溫度變送器 支持輸出回路供電,一入一出特性
接受來自于熱電阻的信號輸入, 經過隔離和線性化處理, 轉換為標準的4～20mA 直流電流信號輸出至控制系統或其它儀表。
該熱電阻溫度變送器采用獨立的直流電源供電,  并支持輸出回路供電，供電電源－輸入－輸出之間隔離。
概述
Pt100、Cu50 等熱電阻輸入, 經隔離變送輸出4~20mA電流信號, 支持輸出回路供電。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<25mA
輸入
輸入熱電阻： Pt100；Pt10；Cu50；Cu100等各型熱電阻
允許導線電阻：每條導線≤10Ω
輸出
輸出電流（Io）：4～20mA
輸出回路供電電壓（Ue）：12～35V
電壓降（Ud）：5V
輸出負載電阻（RL）： 計算式  RL ≤（Ue - Ud）÷ 0.02
輸出紋波： < 10mVp-p
      （注明: 輸出回路供電電壓的選擇應根據負載大小確定，
                 過高電壓且負載很小時，將會加重隔離器的發熱狀況。）
綜合通用參數
標準精度：±0.1%（參見熱電阻類型、量程及測量誤差表）
溫度漂移：基本誤差 /10℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間  ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃

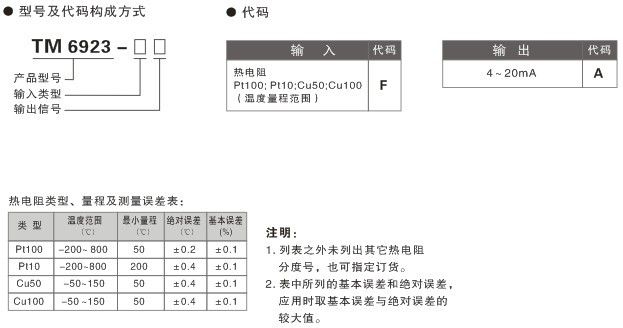

選型、訂貨代碼

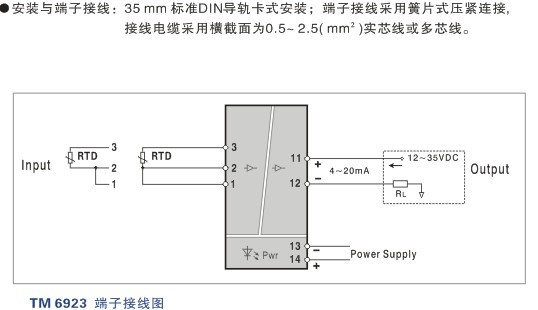

端子接線圖
