TM6920,TM6920-F-A1,TM6920-F-B2,TM6920-F-C3,TM6920-F-Z9,熱電阻輸入溫度變送器 一入二出

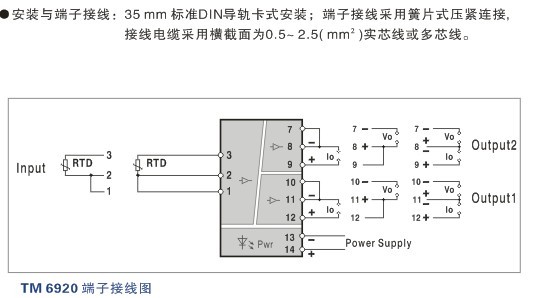

端子接線圖
TM6920 熱電阻輸入溫度變送器 一入二出特性
接受來自于熱電阻的信號輸入，經過隔離和線性化處理，轉換為標準的直流信號輸出至控制系統或其它儀表。
采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
概述
適用于 Pt100、Cu50 等熱電阻輸入。
隔離輸出直流電流或電壓信號。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<45mA
輸入
輸入熱電阻： Pt100；Pt10；Cu50；Cu100等各型熱電阻
允許導線電阻：每條導線≤10Ω
輸出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時, ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
標準精度：±0.1% （參見熱電阻類型、量程及測量誤差表）
溫度漂移：基本誤差 /10℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃

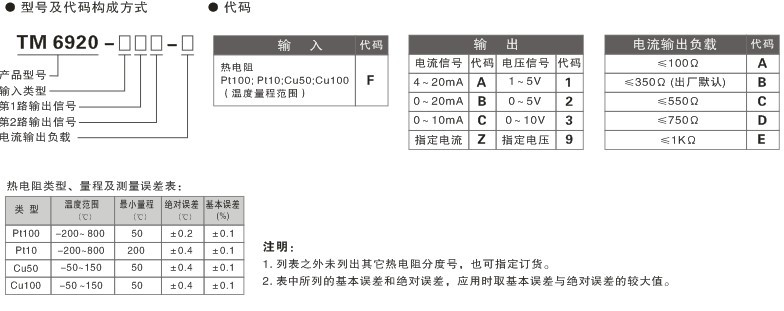

選型、訂貨代碼
接受來自于熱電阻的信號輸入，經過隔離和線性化處理，轉換為標準的直流信號輸出至控制系統或其它儀表。
采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
概述
適用于 Pt100、Cu50 等熱電阻輸入。
隔離輸出直流電流或電壓信號。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<45mA
輸入
輸入熱電阻： Pt100；Pt10；Cu50；Cu100等各型熱電阻
允許導線電阻：每條導線≤10Ω
輸出
輸出電流：4～20mA； 其它指定電流
輸出電壓：1～5V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時, ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
標準精度：±0.1% （參見熱電阻類型、量程及測量誤差表）
溫度漂移：基本誤差 /10℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃
選型、訂貨代碼
端子接線圖
