TM6911,TM6911-FA,TM6911-5A,熱電偶輸入溫度變送器 一入一出

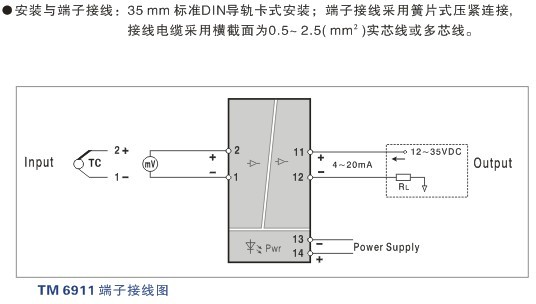

端子接線圖
TM6911 熱電偶輸入溫度變送器 一入一出特性
接收來自于現場的熱電偶信號或其它毫伏信號, 經過隔離和線性化處理，轉換為標準的4～20mA 直流電流信號輸出至控制系統或其它儀表。
該熱電偶溫度變送器采用獨立的直流電源供電, 并支持輸出回路供電，供電電源－輸入－輸出之間隔離。
概述
K、E、S、B 等熱電偶或毫伏輸入, 經隔離變送輸出。
4~20mA電流信號, 支持輸出回路供電。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<30mA
輸入
輸入熱電偶： K;E;S;B;R;T;N;W;J 等各型熱電偶
可選毫伏信號輸入：－5～+60mV 范圍；
最小毫伏量程：3mV
輸出
輸出電流（Io）：4～20mA
輸出回路供電電壓（Ue）：12～35V
電壓降（Ud）：5V
輸出負載電阻（RL）： 計算式 RL ≤（Ue - Ud）÷ 0.02
輸出紋波： < 10mVp-p
（注明: 輸出回路供電電壓的選擇應根據負載大小確定，
過高電壓且負載很小時，將會加重隔離器的發熱狀況。）
綜合通用參數
標準精度：±0.1% （參見熱電偶類型、量程及測量誤差表）
冷端溫度誤差：±1℃
冷端溫度補償范圍：-5~+60℃
（冷端補嘗電阻已安裝在溫度變送器內部）
溫度漂移：基本誤差 /10℃
響應時間：< 10ms
補償溫度穩定時間：< 1min
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃

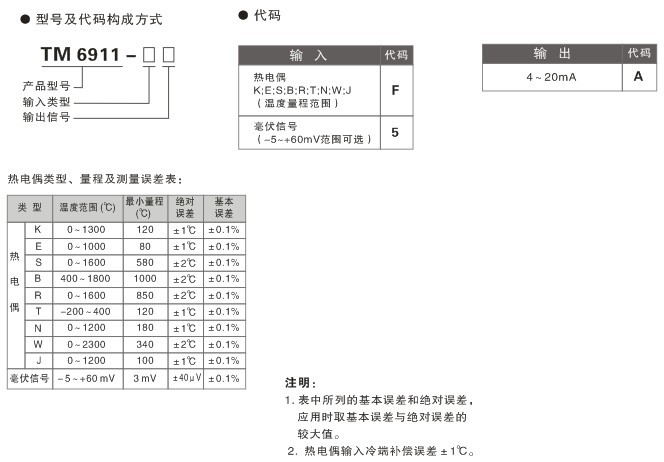

選型、訂貨代碼
接收來自于現場的熱電偶信號或其它毫伏信號, 經過隔離和線性化處理，轉換為標準的4～20mA 直流電流信號輸出至控制系統或其它儀表。
該熱電偶溫度變送器采用獨立的直流電源供電, 并支持輸出回路供電，供電電源－輸入－輸出之間隔離。
概述
K、E、S、B 等熱電偶或毫伏輸入, 經隔離變送輸出。
4~20mA電流信號, 支持輸出回路供電。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：<30mA
輸入
輸入熱電偶： K;E;S;B;R;T;N;W;J 等各型熱電偶
可選毫伏信號輸入：－5～+60mV 范圍；
最小毫伏量程：3mV
輸出
輸出電流（Io）：4～20mA
輸出回路供電電壓（Ue）：12～35V
電壓降（Ud）：5V
輸出負載電阻（RL）： 計算式 RL ≤（Ue - Ud）÷ 0.02
輸出紋波： < 10mVp-p
（注明: 輸出回路供電電壓的選擇應根據負載大小確定，
過高電壓且負載很小時，將會加重隔離器的發熱狀況。）
綜合通用參數
標準精度：±0.1% （參見熱電偶類型、量程及測量誤差表）
冷端溫度誤差：±1℃
冷端溫度補償范圍：-5~+60℃
（冷端補嘗電阻已安裝在溫度變送器內部）
溫度漂移：基本誤差 /10℃
響應時間：< 10ms
補償溫度穩定時間：< 1min
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃
選型、訂貨代碼
端子接線圖
