MSC306直流電流隔離器（無源隔離器）

功能

采樣0~22mA范圍內的直流電流信號，經過隔離處理，

輸出同樣大小的電流信號，或轉換為電壓信號輸出；

儀表工作不需要獨立的電源，能量來自輸入信號回路。

主要技術指標

工作電源：輸入信號端供電

輸入信號：0~22mA范圍內的直流電流信號

輸入電壓：≤（3V+輸出負載*輸出電流）

電 壓 降：（輸入端電壓-輸出端電壓）≤3V

輸出信號：等于輸入的電流信號；或與輸入成比例的電壓信號

輸出負載：0~500Ω（電流輸出）；≥500kΩ（電壓輸出）

轉換精度：±0.1%F.S（電流輸出）；±0.2%F.S（電壓輸出）

溫度漂移：±100ppm/℃（電流輸出）；±100ppm /℃（電壓輸出）

絕緣強度：≥1500VAC（1min）

絕緣電阻：≥100MΩ（500VDC）

規格型號及代碼

型號代碼	輸入1信號	輸入2信號	輸出1信號	輸出2信號
MSC306-A0A0	0~10mADC	無	0~10mADC	無
MSC306-AAAA	0~10mADC	0~10mADC	0~10mADC	0~10mADC
MSC306-B0B0	0~20mADC	無	0~20mADC	無
MSC306-BBBB	0~20mADC	0~20mADC	0~20mADC	0~20mADC
MSC306-C0C0	4~20mADC	無	4~20mADC	無
MSC306-CCCC	4~20mADC	4~20mADC	4~20mADC	4~20mADC
MSC306-A0G0	0~10mADC	無	用戶定義	無
MSC306-AAGG	0~10mADC	0~10mADC	用戶定義	用戶定義
MSC306-B0G0	0~20mADC	無	用戶定義	無
MSC306-BBGG	0~20mADC	0~20mADC	用戶定義	用戶定義
MSC306-C0G0	4~20mADC	無	用戶定義	無
MSC306-CCGG	4~20mADC	4~20mADC	用戶定義	用戶定義

備注：用戶定義指根據實際需要與用戶協商，將電流輸出改成電壓輸出。

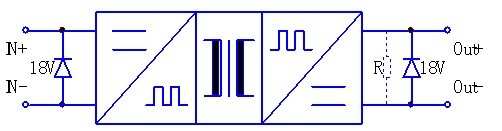

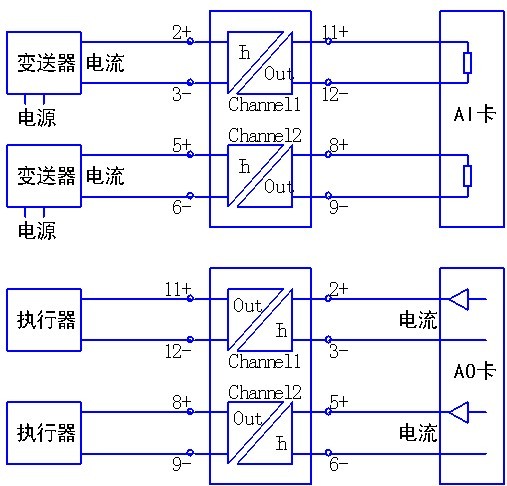

原理框圖

備注：電流輸出時，R不安裝；安裝電阻R，則輸出為電壓信號，電阻大小決定輸出電壓量程。

MSC306直流電流隔離器（無源隔離器）

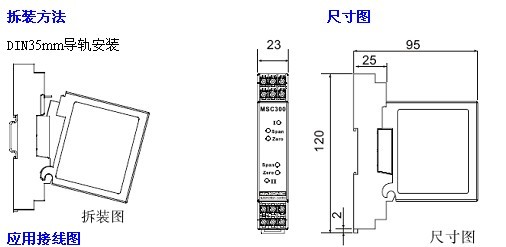

拆裝方法                                 尺寸圖

DIN35mm導軌安裝
