TM6773,TM6773-13,開關量輸出二線制隔離器（干接點開關 一入一出）

TM6773  開關量輸出,二線制隔離器 一入一出特性
接受來自控制室儀表的開關量信號，通過開關觸點輸入來控制設備。適合驅動電磁閥、報警器、發光二極管 （LED）等一些小功率設備，或者是其它沒有能量?jī)?chǔ)存的簡單設備。
允許控制開關直接連接在直流回路供電的任一側。輸入－輸出之間隔離。
概述
開關輸入，隔離的邏輯電壓輸出，適合用于驅動電磁閥、報警器等現場設備。
在安全區允許控制開關直接連接在直流回路供電的任一側。回路供電電壓 20~30VDC。
技術參數
輸入
輸入類型：觸點開關
輸入電流  ≤3mA / 24V
開關延時 ≤2s
輸入特性:
輸入開關閉合, 向現場設備供電。
輸入開關斷開, 不向現場設備供電。
輸出
輸出信號： 邏輯電壓信號
輸出特性曲線（如圖所示）：
最小輸出電壓：45mA時，20V
最大輸出電壓：26V
最大輸出電流：45mA
綜合通用參數
隔離能力：輸入-輸出之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出之間  ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×104×110（mm）
工作環境溫度： -20～＋60℃

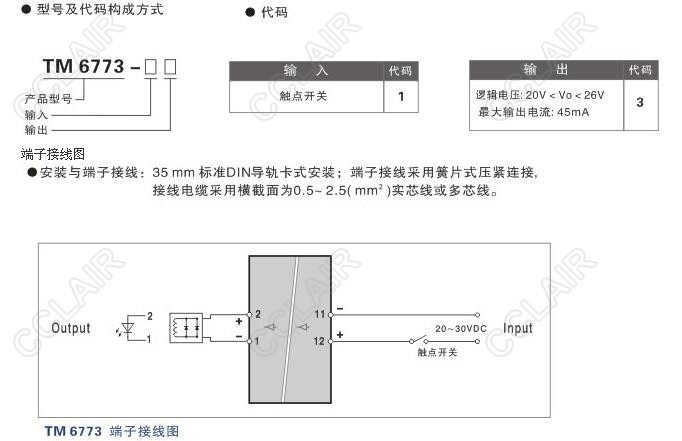

選型、訂貨代碼
