TM6044T,TM6044T-PA1,TM6044T-PB2,TM6044T-PC3,TM6044T-PZ9,隔離配電器 二入二出特性
給處于現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出 4~20mA 以及其它直流電流或電壓信號。
該隔離配電器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
概述
第一通道：4~20mA（帶配電） 輸入，直流信號輸出。
第二通道：直流信號輸入，直流信號輸出。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗 （24VDC供電時）：< 65mA
輸入
第一路輸入
輸入信號： 4～20mA
輸入阻抗： 24Ω
給變送器的配電：20mA時,≥18.5（出廠默認）,
若需要更大配電（如≥22V）,訂貨時注明
最大輸入電流：約 24mA
第二路輸入
輸入電流：4～20mA；0～20mA；0～10mA； 其它指定電流
輸入電壓：1～5V；0～5V；0～10V；其它指定電壓
輸入阻抗：電流輸入時 50Ω； 電壓輸入時≥500KΩ
輸出電流：4～20mA；0～20mA；或指定電流量程
輸出電壓：1～5V；0～5V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時, ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃
給處于現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出 4~20mA 以及其它直流電流或電壓信號。
該隔離配電器采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。
概述
第一通道：4~20mA（帶配電） 輸入，直流信號輸出。
第二通道：直流信號輸入，直流信號輸出。
獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗 （24VDC供電時）：< 65mA
輸入
第一路輸入
輸入信號： 4～20mA
輸入阻抗： 24Ω
給變送器的配電：20mA時,≥18.5（出廠默認）,
若需要更大配電（如≥22V）,訂貨時注明
最大輸入電流：約 24mA
第二路輸入
輸入電流：4～20mA；0～20mA；0～10mA； 其它指定電流
輸入電壓：1～5V；0～5V；0～10V；其它指定電壓
輸入阻抗：電流輸入時 50Ω； 電壓輸入時≥500KΩ
輸出電流：4～20mA；0～20mA；或指定電流量程
輸出電壓：1～5V；0～5V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時, ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃

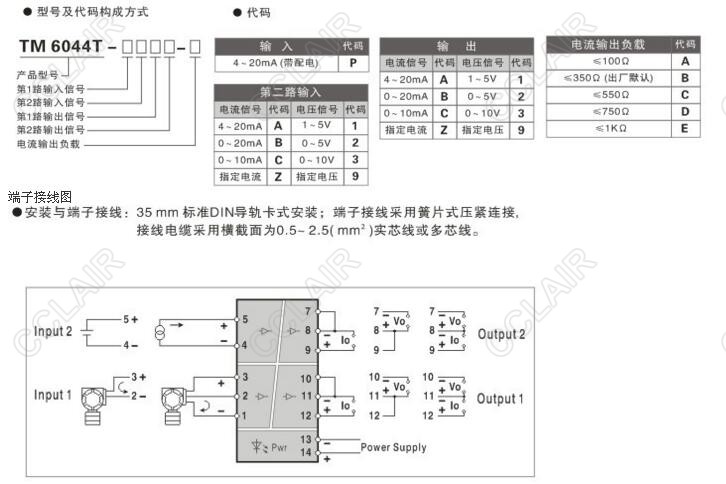

選型、訂貨代碼
