ZK-MSB308-
|
輸入1代碼
|
輸入2代碼
|
輸出1代碼
|
輸出2代碼
|
信號
|
|
輸入1
|
1
|
|
|
|
無源開關
|
|
2
|
有源開關
|
||||
|
G
|
其他類型
|
||||
|
輸入2
|
0
|
|
|
無輸入2
|
|
|
1
|
無源開關
|
||||
|
2
|
有源開關
|
||||
|
G
|
|
|
其他信號
|
||
|
輸出1
|
1
|
|
無源繼電器
|
||
|
2
|
|
無源集電極
|
|||
|
4
|
|
有源集電極
|
|||
|
G
|
|
其他信號
|
|||
|
輸出2
|
0
|
無輸出2
|
|||
|
1
|
無源繼電器
|
||||
|
2
|
無源集電極
|
||||
|
4
|
有源集電極
|
||||
|
G
|
其他信號
|
||||
防爆技術指標
防爆標志：[Exia]ⅡC
認證參數：（端子7/10、9/12間）
Um=250V Uo=11V
Io=14mA Po=38mW
Co=1.4μF Lo=60mH
主要技術指標
工作電源：24VDC±10%
功 耗：≤1W/通道（無源輸出）
輸入信號（本安端）：
無源開關輸入（干觸點）：
短路電流：8mA
開路電壓：8V
有源開關輸入（電流）：
回路電流≤1.2mA表示“關”
回路電流≥2.1mA表示“開”
輸出信號（非本安端）：
無源繼電器輸出：
觸點類型：常開（可選常閉）
觸點容量：0.2A/30VDC
無源集電極輸出：
外供電源：≤30VDC
電流負載：≤60mA
有源輸出：最大輸出能力24VDC/35mA
開關頻率：≤5KHz（集電極輸出）
≤20Hz（繼電器輸出）
絕緣強度：本安/非本安，≥2000VAC（1min）
非本安/非本安，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
ZK-MSB308檢測端開關量隔離安全柵

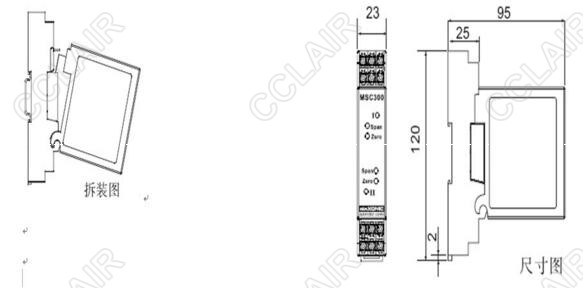

安裝方法 外形尺寸圖
35mm導軌卡裝；主機與底座可以插拔分離 （120mm*95mm*25mm）

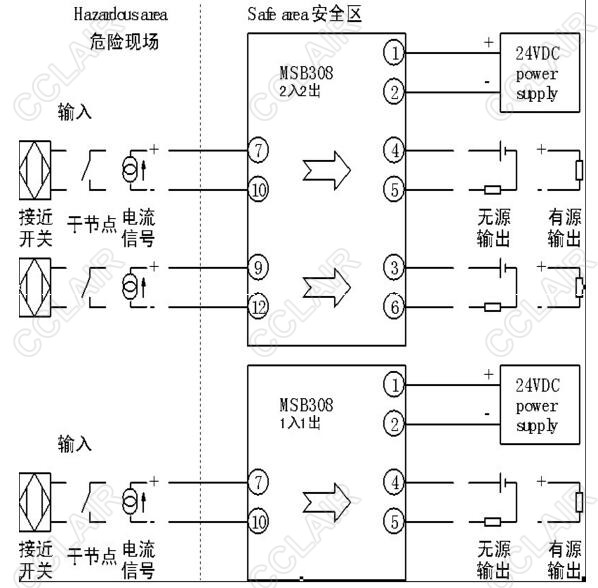

應用接線圖
說明：
端子7、10 : 輸入1的正、負極
端子9、12 : 輸入2的正、負極
端子8、11 : 不連接
端子1、2 : 工作電源的正、負極
端子4、5 : 輸出1的正、負極
端子3、6 : 輸出2的正、負極
ZK-MSB308-G010,ZK-MSB308-1121,ZK-MSB308-1244,
ZK-MSB308-1GGG,ZK-MSB308-2121,ZK-MSB308-2244,
ZK-MSB308-G010,ZK-MSB308-G121,ZK-MSB308-GGGG,
|
|
|
|
|
|
|
|
