詳細說明
ZK-MSB306,ZK-MSB306-1010,ZK-MSB306-3232,ZK-MSB306-4343,ZK-MSB306-A010,操作端轉換隔離安全柵
ZK-MSB306操作端轉換隔離安全柵
防爆技術指標
防爆標志：[Exia]ⅡC
認證參數：（端子7/10間、9/12間）
Um=250V Uo=28V Io=93mA
Po=655mW Co=0.05μF Lo=2.4mH
其他技術指標
工作電源：24VDC±10%
功 耗：≤1.2W（1路20mA輸出）
≤2.4W（2路20mA輸出）
輸入信號：直流電流或電壓信號，安全區
輸入阻抗：電流輸入≤200Ω；電壓輸入≥5KΩ
輸出信號：直流電流或電壓信號，危險區
輸出負載：電流輸出≤350Ω；電壓輸出≥5KΩ
轉換精度：±0.1%F.S
溫度漂移：±0.01% F.S/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa

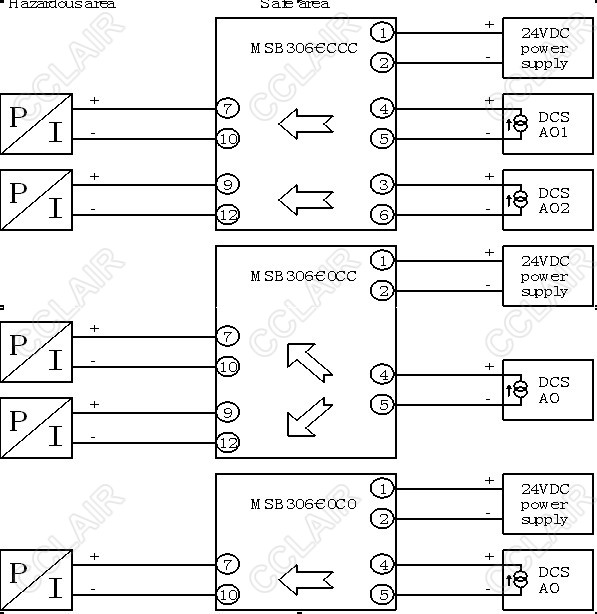

應用接線圖
端子7、10 : 輸出1的正、負極 端子9、12 : 輸出2的正、負極
端子8、11 : 不連接 端子1、2 : 工作電源的正、負極
端子4、5 : 輸入1的正、負極 端子3、6 : 輸入2的正、負極
功能
接收安全場所的線性電壓/電流信號，經過隔離，變換成用戶指定的線性信號，輸出給危險區域；可選1入1出、1入2出、2入2出；限制從本安端子竄入危險場所的能量，從而確保系統本安防爆。 型號規格
|
ZK-MSB306-
|
輸入1代碼
|
輸入2代碼
|
輸出1代碼
|
輸出2代碼
|
信號
|
|
輸入1
|
1
|
|
|
|
0~1VDC
|
|
2
|
|
|
|
0~5VDC
|
|
|
3
|
|
|
|
1~5VDC
|
|
|
4
|
|
|
|
0~10VDC
|
|
|
A
|
|
|
|
0~10mADC
|
|
|
B
|
|
|
|
0~20mADC
|
|
|
C
|
|
|
|
4~20mADC
|
|
|
G
|
|
|
|
其他信號
|
|
|
輸入2
|
0
|
|
|
無輸入2
|
|
|
1
|
|
|
0~1VDC
|
||
|
2
|
|
|
0~5VDC
|
||
|
3
|
|
|
1~5VDC
|
||
|
4
|
|
|
0~10VDC
|
||
|
A
|
|
|
0~10mADC
|
||
|
B
|
|
|
0~20mADC
|
||
|
C
|
|
|
4~20mADC
|
||
|
G
|
|
|
其他信號
|
||
|
輸出1
|
1
|
|
0~1VDC
|
||
|
2
|
|
0~5VDC
|
|||
|
3
|
|
1~5VDC
|
|||
|
4
|
|
0~10VDC
|
|||
|
A
|
|
0~10mADC
|
|||
|
B
|
|
0~20mADC
|
|||
|
C
|
|
4~20mADC
|
|||
|
G
|
|
其他信號
|
|||
|
輸出2
|
0
|
無輸出2
|
|||
|
1
|
0~1VDC
|
||||
|
2
|
0~5VDC
|
||||
|
3
|
1~5VDC
|
||||
|
4
|
0~10VDC
|
||||
|
A
|
0~10mADC
|
||||
|
B
|
0~20mADC
|
||||
|
C
|
4~20mADC
|
||||
|
G
|
其他信號
|
||||
ZK-MSB306操作端轉換隔離安全柵
防爆技術指標
防爆標志：[Exia]ⅡC
認證參數：（端子7/10間、9/12間）
Um=250V Uo=28V Io=93mA
Po=655mW Co=0.05μF Lo=2.4mH
其他技術指標
工作電源：24VDC±10%
功 耗：≤1.2W（1路20mA輸出）
≤2.4W（2路20mA輸出）
輸入信號：直流電流或電壓信號，安全區
輸入阻抗：電流輸入≤200Ω；電壓輸入≥5KΩ
輸出信號：直流電流或電壓信號，危險區
輸出負載：電流輸出≤350Ω；電壓輸出≥5KΩ
轉換精度：±0.1%F.S
溫度漂移：±0.01% F.S/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
應用接線圖
端子7、10 : 輸出1的正、負極 端子9、12 : 輸出2的正、負極
端子8、11 : 不連接 端子1、2 : 工作電源的正、負極
端子4、5 : 輸入1的正、負極 端子3、6 : 輸入2的正、負極
