功能
接收現場的K、S、E、B、R、T、J、N等熱電偶傳感器的輸出信號，
經過隔離線性化處理，并轉換成與溫度成線性關系的標準信號輸出。
隔離柵限制從本安端子竄入危險場所的能量，從而確保系統本安防爆。
型號規格
|
ZK-MSB303-
|
輸入1代碼
|
輸入2代碼
|
輸出1代碼
|
輸出2代碼
|
信號
|
|
輸入1
|
1
|
|
|
K型熱電偶
|
|
|
2
|
S型熱電偶
|
||||
|
3
|
E型熱電偶
|
||||
|
4
|
B型熱電偶
|
||||
|
5
|
R型熱電偶
|
||||
|
6
|
T型熱電偶
|
||||
|
7
|
J型熱電偶
|
||||
|
8
|
N型熱電偶
|
||||
|
G
|
其他熱電偶
|
||||
|
輸入2
|
0
|
|
|
無輸入2
|
|
|
輸出1
|
2
|
|
0~5VDC
|
||
|
3
|
|
1~5VDC
|
|||
|
B
|
|
0~20mADC
|
|||
|
C
|
|
4~20mADC
|
|||
|
G
|
|
其他信號
|
|||
|
輸出2
|
0
|
無輸出2
|
|||
|
2
|
0~5VDC
|
||||
|
3
|
1~5VDC
|
||||
|
B
|
0~20mADC
|
||||
|
C
|
4~20mADC
|
||||
|
G
|
其他信號
|
||||
防爆技術指標
防爆標志：[Exia]ⅡC
認證參數：（端子8/9間）
Um=250V Uo=6.6V Io=68mA
Po=99mW Co=15μF Lo=7mH
其他技術指標
工作電源：24VDC±10%
功 耗：≤1.0W（1路20mA輸出）
≤1.5W（2路20mA輸出）
輸入信號：K、S、E、B、R、T、J
輸出信號：直流電壓或電流信號
輸出負載：電流輸出，≤350Ω
電壓輸出，≥5KΩ
轉換精度：±0.2%F.S（△V>10mV）
±0.4%F.S（10mV≥△V≥5mV）
溫度漂移：±100ppm/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作條件
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH
大氣壓力：86~106kPa
ZK-MSB303熱電偶溫度變送隔離柵

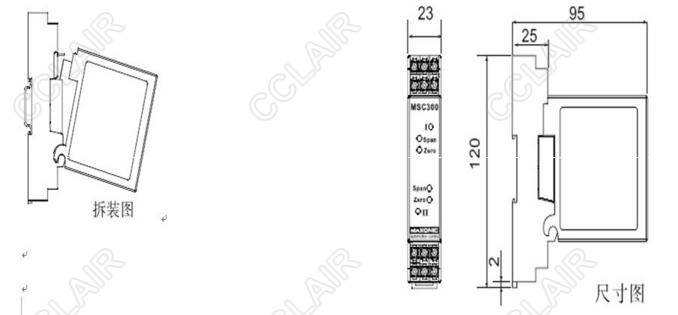

安裝方法 外形尺寸圖
35mm導軌卡裝；主機與底座可以插拔分離 （120mm*95mm*25mm）

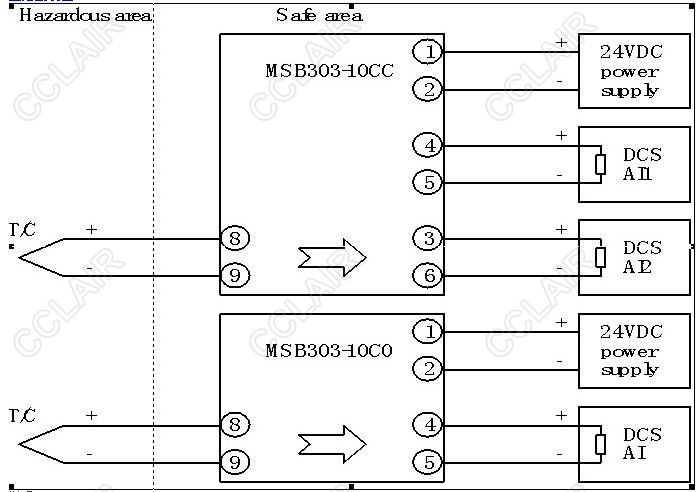

應用接線圖
ZK-MSB303-4020,ZK-MSB303-5020,ZK-MSB303-6020,ZK-MSB303-7020,
ZK-MSB303-8020,ZK-MSB303-G020,ZK-MSB303-1032,ZK-MSB303-2032,
ZK-MSB303-3032,ZK-MSB303-4032,ZK-MSB303-5032,ZK-MSB303-6032,
ZK-MSB303-7032,ZK-MSB303-8032,ZK-MSB303-G032,ZK-MSB303-10B3,
ZK-MSB303-20B3,ZK-MSB303-30B3,ZK-MSB303-40B3,ZK-MSB303-50B3,
ZK-MSB303-60B3,ZK-MSB303-70B3,ZK-MSB303-80B3,ZK-MSB303-G0B3,
ZK-MSB303-10CC,ZK-MSB303-20CC,ZK-MSB303-30CC,ZK-MSB303-40CC,
ZK-MSB303-50CC,ZK-MSB303-60CC,ZK-MSB303-70CC,ZK-MSB303-80CC,
|
|
|
|
|
|
|
|
