詳細說明
WZCM-201,WZPM-201,WZPM-201B,WZPM2-001,端面熱電阻
注：t為被測溫度的絕對值
三、型號及規格
端面熱電阻常用規格型號
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=75
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=90
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線3米，襯套L=105
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=110
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=40
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=28
一、概述

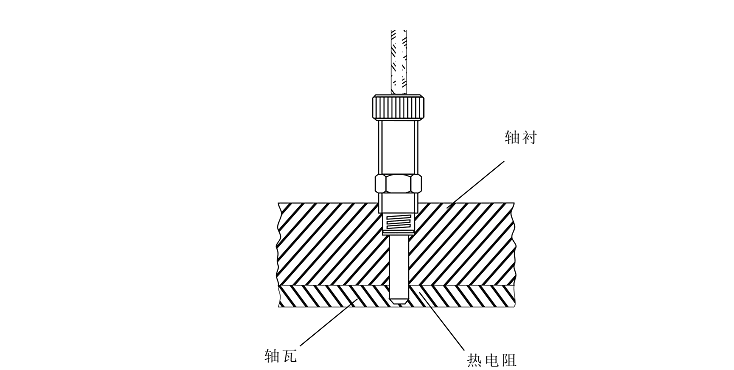

WZCM、WZPM型端面熱電阻元件由特殊處理的絲材繞制，緊貼在溫度計端面，與一般軸向熱電阻相比，能更正確和迅速的反應被測端面的實際溫度，適用于測量軸瓦或其他機件的端面溫度。
二、主要技術指標 ※ 感溫元件在0℃的電阻值（Ro）
分度號：Cu50：Ro=50±0.050Ω
分度號：Cu100：Ro=100±0.10Ω
分度號：Pt100：Ro=100±0.12Ω
●測量范圍和允差
| 名稱 | 分度好 | 允許誤差△t ℃ | 測量范圍 ℃ |
| 端面銅電阻 | Cu50或Cu100 | ±（0.30+6.0×10-3︱t︱ | -50~100 |
| 端面鉑電阻 | Pt100 | A:±(0.15+0.002) | -100~150 |
|
B:±(0.30+0.005)︱t︱ |
三、型號及規格
|
型號 |
分度號 |
結構特征 |
測量范圍 |
保護管材料 |
外接引線長度 |
規格 |
公稱壓力 |
熱響應時間 |
|
|
直徑 |
M |
||||||||
|
WZCM-201 |
Cu50或Cu100 |
固定埋入或螺紋連接 |
-50~100 |
紫銅(T2-Y) |
500 |
Φ6 |
M8×0.75 |
常壓 |
＜15 |
|
WZPM-201 |
Pt100 |
-100~150 |
紫銅(T2-Y) |
常壓 |
＜10 |
||||
|
WZPM-201B |
Φ8.7 | M10×1 | |||||||
端面熱電阻常用規格型號雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=75
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=90
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線3米，襯套L=105
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=110
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=40
雙支端面熱電阻 WZPM2-001/Pt100/帶壓套及成套附件,引線10米，襯套L=28
