KH6101,KH6102,KH6103,KH6104,KH6105,KH6106,十六路彩屏無紙記錄儀

KH6107,KH6108,KH6109,KH6110,KH6111,KH6112,KH6116

產品概述
KH6100 16路萬能輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點
系統：
◎采用最新大規模集成電路，國際名廠元器件精心設計。
◎高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號的檢測、記錄、顯示和報警。
◎5.6英寸320×240點陣TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。
◎全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◎新型開關電源，85VAC~265VAC范圍內正常工作；
◎集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◎提供變送器+24VDC隔離配電；
◎全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作；
◎大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◎12路繼電器報警輸出（TPR7116系列僅支持8路繼電器報警輸出）。
信號：
◎可輸入各種標準信號：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻。
◎信號全量程精度±0.2%
◎通道間采用光電器件，完全隔離。
◎提供標準4-20mA輸出
軟件：
◎軟件密碼鎖保證用戶組態安全。
◎中文菜單組態、可自由組態并顯示工程位號，工程單位。
◎工程量顯示數值達到4位半，顯示范圍：-9999~19999，還支持真空度運算及科學計數法顯示。
◎同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄并顯示最近的15條報警信息；
◎每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日報+月報等多種報表形式。
◎多達4組溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水、一般氣體等補償介質的補償運算。
◎曲線顯示模式可選這橫向曲線或縱向曲線。
◎提供4組曲線組合，每組可自由選擇通道、自由選擇曲線顏色；
◎內置GB2312二級漢字字庫（6500漢字）；
◎功能強大的T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等字符輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題；
通訊：
◎標準串行通訊接口：RS485和RS232C；
◎支持標準Modbus RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司DataManagement數據管理軟件外，還支持iFIX、組態王、MCGS、力控等通用專業組態軟件，無需專用驅動；
◎使用USB2.0接口轉存和備份歷史記錄，最大支持2GB優盤；
◎支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換。
◎外接微型打印機，可手動打印數據、曲線，定時自動打印實時數據，滿足用戶現場打印的需要。

主要技術指標

一般規格
●構造：
安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后最大傾斜30度安裝，左右水平。
儀表板厚度：2-26mm
外型尺寸：144（W）×144（H）×220（D）mm
重量：4Kg
●輸入部份：
輸入點數：1~12通道，16通道。
測量周期：1秒。
●輸入種類：

輸入	類型	測量范圍
電流	10mA	0.00~10.00mA
電流	20mA	4.00~20.00mA
電壓	20mV	0.00~20.00mV
	100mV	0.00~100.00mV
	5V	0.000~5.000V
	10V	0.000~10.000V
電阻	350Ω	0.0~350.0Ω
熱電阻	Cu50	-50.0~140.0℃
	Cu53	-50.0~140.0℃
	BA1	-100.0~600.0℃
	BA2	-100.0~600.0℃
	Pt100	-200.0~650.0℃
熱電偶	B	500~1800
	S	0~1600
	K	0~1300
	E	0~1000
	J	0~1000
	R	0~1600
	N	0~1300
	T	0~380
	WRe5-26	0~1800
高溫輻射計	F1	700~2000
高溫輻射計	F2	700~2000
頻率	電壓	0~10000HZ

●顯示部份：
顯示器：5.6英寸TFT彩色LCD（320×234點），（注）有些LCD顯示器由于長時間顯示或長時間不工作，會出現亮度變化。這是由于液晶特性所造成的，顯示器并未損壞。
顯示組：顯示組數：3組（1~12通道），4組（16通道）。每組可設置的通道：4通道。
顯示顏色：256色。
通道位號：5個漢字或10個字母（數字）。
通道單位：3個漢字或7個字母（數字）。
狀態顯示：顯示畫面名稱，板卡狀態，報警狀態，USB設備標志，循環顯示標志。
顯示畫面：測量數據顯示（總覽、數字顯示、棒圖顯示、曲線顯示），歷史曲線顯示，信息顯示（報警信息、累積報表），功能畫面（數據備份、打?。?。
總覽顯示：顯示所有的測量通道的數據和報警狀態。
數字顯示：更新率：1秒。
曲線顯示：可以縱向、橫向選擇。
歷史曲線：可再現內存中存儲的數據，可放大1/2/4/8/16/32倍。
報警信息：總共記錄顯示15條記錄。
●關于時鐘：
時鐘：硬件時鐘，掉電保持運行。
運行范圍：2001年~2099年。
時鐘精度：±10ppm（0~50℃），不包括打開電源時所導致的延遲誤差（1秒以下）。

●溫壓補償功能
測量裝置：孔板，渦街（電流型），渦街（頻率型）。
測量介質：蒸汽，水，一般氣體。
蒸汽溫度：0-600℃。
蒸汽奪0.1~22MPa
蒸汽狀態：自動判斷飽和蒸汽和過熱蒸汽。
水溫度：0-150℃。
水壓力：0.6MPa、1.6MPa
氣體壓縮系數：空氣、氧氣、氮?dú)饪勺詣?dòng)查詢，一般氣體可設置常數。
渦街系數：0.00000~999999
●存儲功能：
外部存儲：
媒體：優盤。
格式：FAT32。
方式：文件記錄。
容量：最大2G。
內部存儲：
媒體：閃存。
格式：二進制保存。
方式：連續記錄。
●容量：
1-12通道：

記錄間隔	存儲時間
1秒	3天
2秒	6天
5秒	15天
10秒	30天
15秒	45天
30秒	90天
1分	180天
2分	360天
4分	720天

16通道：

記錄間隔	存儲時間
1秒	40小時
2秒	3天
5秒	8天
10秒	16天
15秒	24天
30秒	48天
1分	96天
2分	192天
4分	384天

●報警功能：
設置數：每通道最多可設置4個報警。
報警種類：上上限報警、上限報警、下限報警、下下限報警。
延遲報警：可在參數設置中進行設置，所有報警使用同一設置。
設置范圍：0~10秒。
顯示：發生報警時，測量數據顯示畫面都有報警狀態顯示。
●電源部份：
額定電壓：220VAC。
使用電源電壓范圍：85VAC~265VAC。
額定頻率：50Hz。
功耗：最大30W（包含選配功能）。電源部份：
額定電壓：220VAC。
使用電源電壓范圍：85VAC~265VAC。
額定頻率：50Hz。
功耗：最大30W（包含選配功能）。

正常運行條件

電源電壓：220VAC。
電源頻率：50HZ。
環境溫度：0~50℃。
環境濕度：0%`85%（不結露）。
預熱時間：接通電源后30分鐘。
安裝位置：室內。

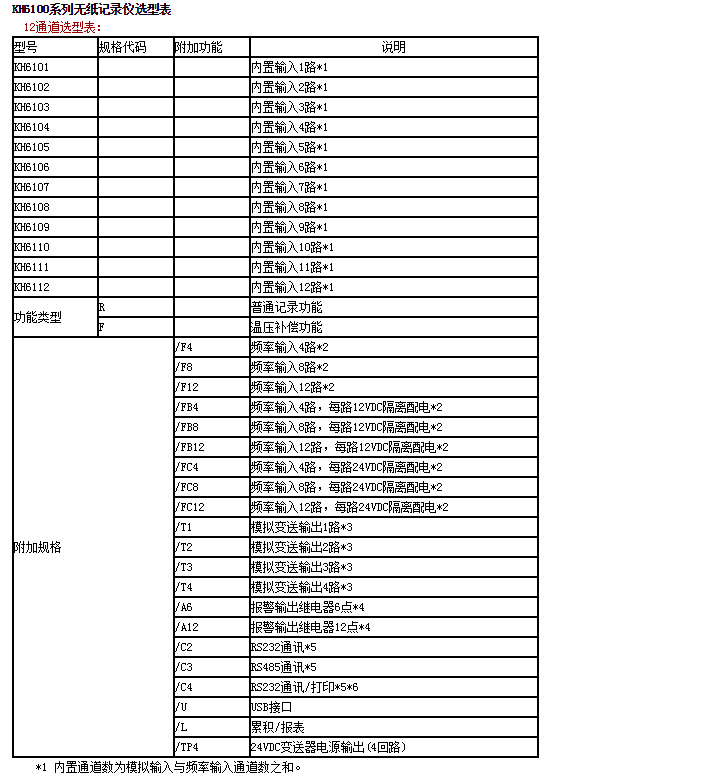

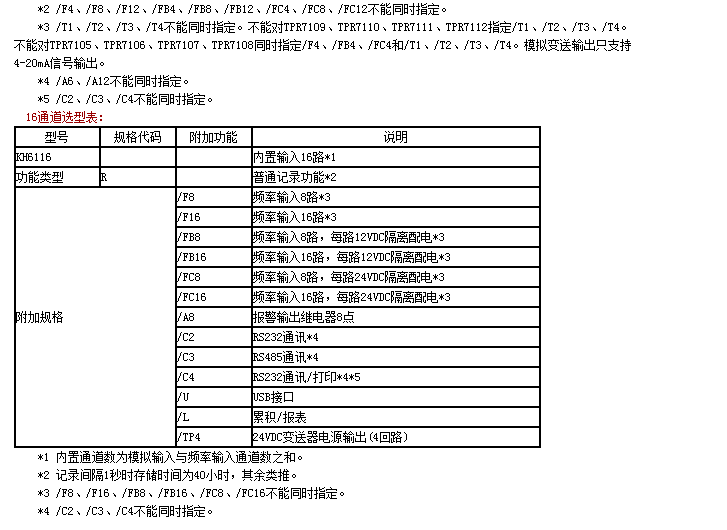

附加規格：
●報警輸出繼電器（/A6，/A8，/A12）：
輸出點數：1~12通道：從6、12點中選擇。16通道：8點。
觸點類型：常開觸點。
觸點容量：3A/250VAC。
●通信功能（/C2，/C3）
媒體：RS-232（/C2）或RS-485（/C3）
協議：Modbus-RTU（從機）協議
通信速率：1200/2400/4800/9600/19200/38400/57600
●打印功能（/C4）
打印機：面板式微型打印機。
打印內容：實時數據、歷史數據、累積報表。
打印方式：手工打印、定時打印。
●模擬輸出（/T1，/T2，/T3，/T4）
信號類型：4-20mA
輸出點數：從1~4點中選擇。
輸出方式：測量通道的變送輸出。
最大負載：750Ω

●24VDC變送器電源輸出（TP4）：
輸出電壓：24VDC。
額定輸出電流：4~20MADC。
最大輸出電流：65mAdc（過電流保護動作電流：約90mA）
●頻率輸入電源輸出：
輸出電壓：12VDC，24VDC。
輸出點數：與選配的頻率輸入數相同。
最大輸出電流：30mADC
●USB接口（/U）：
USB接口規格：符合Rev2.0標準，主機功能。
接口數：1個（前面）
可連接的設備：USB存儲器（優盤）。
●累積/報表功能（/L）：
累積點數：與輸入通道數相同，每個輸入通道均可累積。
累積范圍：0~999999999
報表種類：時報、8小時班報、12小時班報、日報+月報。
●報表長度：

報表類型	時間長度
時報	16天
8小時班報	128天
12小時班報	192天
日報+月報	1年
