TK5513-01,TK5513-02,TK5513-03,TK5513-04,TK5513-05,熱電偶輸入智能溫度變送器

技術參數
• 電源電壓：20~30VDC
額定供電電壓：24VDC
• 輸入
(可以通過 PC 機及軟件編程設定 )
熱電偶： K;E;S;B;R;T;N;W;J 等

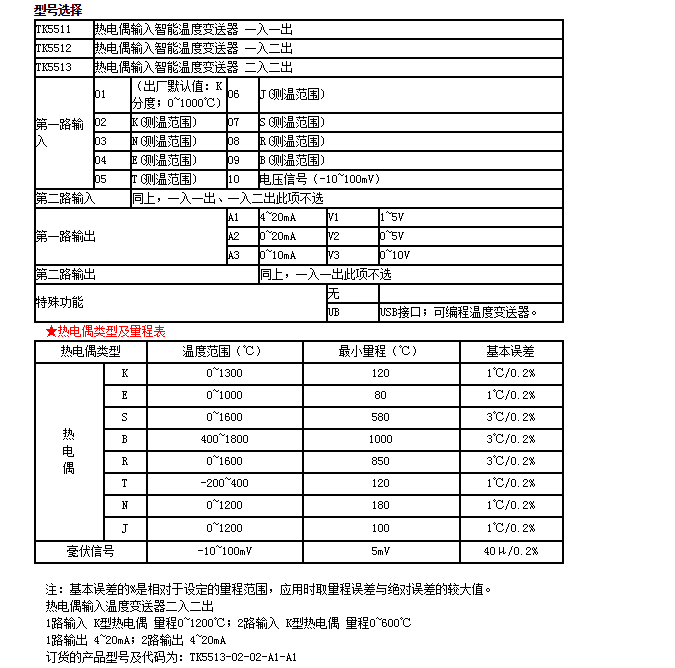

溫度量程范圍: 根據連接的傳感器類型 (參見量程表)
可選毫伏信號輸入：－10～+100mV 范圍
最小毫伏量程：5mV
• 輸 出
電流或電壓輸出與測量溫度值線性
輸出電流信號：4～20mA
輸出電壓信號：1～5V
電流輸出負載：4~20mA輸出時, ≤250Ω(出廠默認)
(注：若需要其他特殊負載,訂貨時注明。)
• 綜合通用參數
標準精度：±0.2%(參見熱電偶類型、量程及測量誤差表)
冷端補償誤差：±1℃
冷端溫度補償：-15~+75℃
溫度漂移：±0.015% / ℃
響應時間：< 10ms
溫度補償穩定時間：< 1min
隔離能力：輸入-輸出-電源-外殼之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
電磁兼容性：符合GB/T18268應用要求 (等同IEC61326-1)
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
安裝方式：35mm 標準DIN導軌卡式安裝
端子接線：截面0.5~2.5mm2 的單芯或者多芯電纜, M3螺絲擰緊連接
外形尺寸 / 整機重量：寬23×高85×深103（mm）; 約200g
概述
• 接收來自于現場的熱電偶或毫伏信號輸入，經過隔離變送輸出標準的直流信號至控制系統或其它單元組合儀表。
• 該產品采用獨立的直流電源供電, 供電電源-輸入-輸出之間隔離。
• 有USB接口的智能型溫度變送器和模擬式標準固定型溫度變送器可供用戶選擇。
• USB 接口智能型溫度變送器的編程設定是使用專用的編程器, 通過編程器進行編程設定。
• 該溫度隔離變送器可以與單元組合儀表及 DCS、PLC 等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。
特點
• 適用于 K、E、S、B 等熱電偶或毫伏信號輸入。
• 智能，可設定分度號和量程范圍。
• 隔離輸出直流電流或電壓信號。
• 獨立的直流電源供電方式。
