SBWR-2180,SBWR-2280,SBWR-2380,SBWR-2680,SBWR-4180,溫度變送器及帶溫變器的熱電偶、熱電阻

SBWZ-2180,SBWZ-2280,SBWZ-2480,SBWZ-4480,SBWR-4280

概述
SBW系列帶溫度變送器的熱電偶、熱電阻是DDZ-S系列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體，直接測量各種工業過程中-200～1600℃范圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電信號成正比的4～20mA統一輸出信號，送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器，它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。
● 變送器部件是小型化的，可安裝于熱電偶、熱電阻的接線盒內，成為一體化溫度變送器。
● 作為一體化溫度變送器在工業現場直接輸出4～20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。
● 變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣環境中使用。
● 具有線性化校正功能，熱電偶溫度變送器冷端溫度自動補償功能。
● 應用面廣、既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。
主要技術指標
傳感器

1、輸入信號：熱電偶：K、E、J、B、S、T、N。熱電阻：Pt100、Cu50、Cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；
2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V
7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50(Vmin-12),例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。
8、工作環境：
a：環境溫度-25-+80℃（常規型）；-25-+70℃（數顯型）； -25-+75℃（智能型）
b：相對濕度：5%-95%
c：機械振動f≤50Hz，振幅≤0.15mm
d：無腐蝕氣體或類似的環境；
9、 環境影響系數：δ≤0.05%/℃。

結 構
帶溫度變送器的熱電偶、熱電阻由熱電偶或熱電阻和變送器部件組成。
熱電偶包括熱電偶元件、保護管、接線盒等主要部份；熱電阻包括熱電阻元件、保護管、接線盒等主要部份；兩者的接線盒和保護管相同。
●熱電偶元件由鎧裝熱電偶組成；熱電阻元件由鎧裝鉑電阻組成。
● 保護管：要求耐高溫、耐磨蝕，能承受溫度急劇變化，有良好的氣密性及足夠的機械強度，現采用兩種不同牌號的不銹鋼管制成。
● 接線盒用鋁合金制成，為防水式，防護等級IP54。
● 變送器部件：由殼體、蓋板、電路板、接線柱等組成，用硅橡膠澆封方法使電子元件密封在殼體內，因此不可拆卸。

型號規格
●規格表

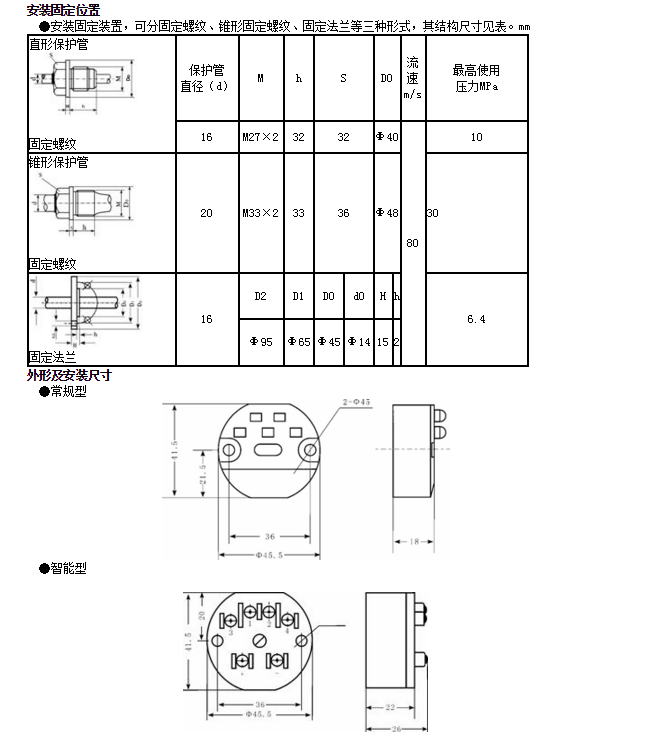

注：其它規格可特殊訂貨
