概 述
LUGB/E型渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。
該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種形式，基本型測量單一流量信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構，以適應不同的安裝環境。
應用領域：
適用于液體、蒸汽以及壓縮空氣、煤制氣等中高流速介質的流量測量，不可用于高粘度液體流量測量，管道有明顯振動慎用。
產品特點
無可動部件，長期穩定，結構簡單便于安裝和維護
傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式
精確度較高，通常液體的測量精度為±1.0%;氣體的測量精度為±1.5%
測量量程范圍寬，在雷諾數為2×104~7×106范圍內,可達1:20
壓損小(約為孔板流量計的1/4~1/2),屬于節能流量儀表
安裝方式靈活,根據現場工藝管道不同,可水平,垂直和不同角度傾斜安裝
采用消擾電路和抗振動傳感頭,具有一定抗環境振動性能
采用超低功耗單片微機技術,1節3V10AH鋰電池可使用5年以上
由軟件對儀表系數非線性進行修正,提高測量精度
用EEPROM對累積流量進行掉電保護,保護時間大于10年
適用場合
本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
技術參數
1、基本參數
| 執行標準 | 渦街流量傳感器（JB/T9249-1999） |
| 儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力（MPa） | 1.6MPa、2.5MPa、4.0MPa（其它可訂制） |
| 精度等級 | 液體：±1% 氣體或蒸汽：±1.5%、±1% |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 | 介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa |
| 信號輸出功能 | 脈沖信號、4 ~ 20mA信號 |
| 通訊輸出功能 | RS485通訊輸出、HART協議等 |
| 工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
| 信號線接口 | 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | ExdIICT5或 ExdIIBT6 |
| 防護等級 | IP65或更高（可訂制） |

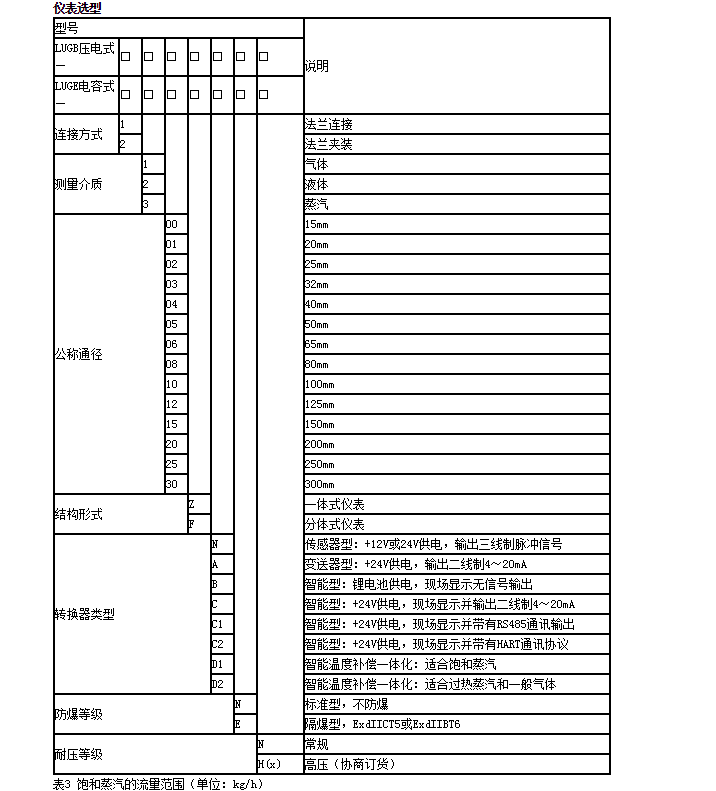

LUGB/E管道式渦街流量計常用規格型號
渦街流量計 LUGB-23005-30YD 口徑：DN50 脈沖信號 無顯示 供電電源:24VDC 主體材質：1Cr18NiTi
渦街流量計 LUGB-1301040Y3041N 介質：壓縮空氣 壓力：0.8MPa DN100 主體304不銹鋼材質 不帶顯示 輸出4~20mA 配套法蘭
渦街流量計 LUGB-1302540Y3041N 介質：壓縮空氣 壓力：0.8MPa DN250 主體304不銹鋼材質 不帶顯示 輸出4~20mA 配套法蘭
渦街流量計 LUGB-23050 DN500 輸出：4~20mA 介質：氣體（溫度≤60℃）不銹鋼材質含配對法蘭 帶顯示
渦街流量計 LUGB-22020-41YD1 DN200 最大流量10t/h 最大壓力0.6MPa 溫度350℃ 輸出4~20Ma
渦街流量計 LUGB-14010-21YC1NT DN100 法蘭連接（含配對法蘭）介質：飽和蒸汽 壓力：0.5~1MPa
流量：1~3T/h 無輸出 溫度補償 雙排顯示數顯智能表頭 不銹鋼材質 24VDC
渦街流量計 LUGB-24010-21YC1N 口徑DN100 介質：飽和蒸汽 壓力：0.5~1MPa 流量1~3T/h 脈沖輸出 法蘭式（含配對法蘭）不銹鋼材質 24VDC
渦街流量計 LUGB23005-4 DN50 輸出：4~20mA
渦街流量計 LUGB-32-030-41Y-C1N
LUGB-22020-41YD1,LUGB-14010-21YC1NT,LUGB-24010-21YC1N,LUGB23005-4,LUGB-32-030-41Y-C1N
LUGB-1100,LUGB-1101,LUGB-1102,LUGB-1103,LUGB-1104,LUGB-1105,LUGB-1106,LUGB-1110,LUGB-1112,LUGB-1115,LUGB-1120,LUGB-1125,LUGB-1130,LUGB-1108
LUGB-1200,LUGB-1201,LUGB-1202,LUGB-1203,LUGB-1204,LUGB-1205,LUGB-1206,
LUGB-1210,LUGB-1212,LUGB-1215,LUGB-1220,LUGB-1225,LUGB-1230,LUGB-1208
LUGB-1300,LUGB-1301,LUGB-1302,LUGB-1303,LUGB-1304,LUGB-1305,LUGB-1306,
LUGB-1310,LUGB-1312,LUGB-1315,LUGB-1320,LUGB-1325,LUGB-1330,LUGB-1308
LUGB-2100,LUGB-2101,LUGB-2102,LUGB-2103,LUGB-2104,LUGB-2105,LUGB-2106,
LUGB-2110,LUGB-2112,LUGB-2115,LUGB-2120,LUGB-2125,LUGB-2130,LUGB-2108
LUGB-2200,LUGB-2201,LUGB-2202,LUGB-2203,LUGB-2204,LUGB-2205,LUGB-2206,
LUGB-2210,LUGB-2212,LUGB-2215,LUGB-2220,LUGB-2225,LUGB-2230,LUGB-2208
LUGB-2300,LUGB-2301,LUGB-2302,LUGB-2303,LUGB-2304,LUGB-2305,LUGB-2306,
LUGB-2310,LUGB-2312,LUGB-2315,LUGB-2320,LUGB-2325,LUGB-2330,LUGB-2308
LUGE-1100,LUGE-1101,LUGE-1102,LUGE-1103,LUGE-1104,LUGE-1105,LUGE-1106,
LUGE-1110,LUGE-1112,LUGE-1115,LUGE-1120,LUGE-1125,LUGE-1130,LUGE-1108
LUGE-1200,LUGE-1201,LUGE-1202,LUGE-1203,LUGE-1204,LUGE-1205,LUGE-1206,
LUGE-1210,LUGE-1212,LUGE-1215,LUGE-1220,LUGE-1225,LUGE-1230,LUGE-1208
LUGE-1300,LUGE-1301,LUGE-1302,LUGE-1303,LUGE-1304,LUGE-1305,LUGE-1306,
LUGE-1310,LUGE-1312,LUGE-1315,LUGE-1320,LUGE-1325,LUGE-1330,LUGE-1308
LUGE-2100,LUGE-2101,LUGE-2102,LUGE-2103,LUGE-2104,LUGE-2105,LUGE-2106,
LUGE-2110,LUGE-2112,LUGE-2115,LUGE-2120,LUGE-2125,LUGE-2130,LUGE-2108
LUGE-2200,LUGE-2201,LUGE-2202,LUGE-2203,LUGE-2204,LUGE-2205,LUGE-2206,
LUGE-2210,LUGE-2212,LUGE-2215,LUGE-2220,LUGE-2225,LUGE-2230,LUGE-2208
LUGE-2300,LUGE-2301,LUGE-2302,LUGE-2303,LUGE-2304,LUGE-2305,LUGE-2306,
LUGE-2310,LUGE-2312,LUGE-2315,LUGE-2320,LUGE-2325,LUGE-2330,LUGE-2308
|
|
|
|
|
|
|
|
