YC3351DR,YC3351DP,YC3351HP,YC3351GP,YC3351AP,YC3351LT,YC3351,差壓變送器

技術參數

使用對象：液體、氣體和蒸汽
測量范圍：0～0.3kPa～40MPa
精 確 度：0.1%、0.2%
輸出信號：4～20mA DC
供電電源：12～45V DC，一般為24V DC(見負載特性圖)
指 示 表：數字顯示表頭
穩 定 性：12個月內不超過最大量程的基本誤差絕對值
量 程 比：15：1（智能型）
溫度影響：對于DP、GP型變送器，總誤差＜0.03% URL/10℃
靜壓影響：DP類±0.25% URL/10MPa，在管道壓力下可修正，HP類±0.2%
        URL/32MPa 可修正
電源影響：小于0.005%輸出量程/伏
電磁干擾/射頻干擾影響：20～1000MHZ，場強達至30V/m時輸出漂移小于
                     0.01%量程
振動影響：在任意軸向上，200HZ下為0.05% URL/g
安裝位置影響：零點漂移至多為0.24kPa，液位膜片水平安裝時，零點漂
         移至多1.25KPa，加上伸出部分的伸長長度，且零點漂移
         都可修正，對量程無影響。
負載影響：在供電范圍內，沒有負載影響。
溫度范圍：
環境溫度：-40～+85℃，-20～+65℃（帶指示表）
測量介質溫度：-40～+120℃
貯藏溫度：-40～+105℃
相對溫度：0～100%RH

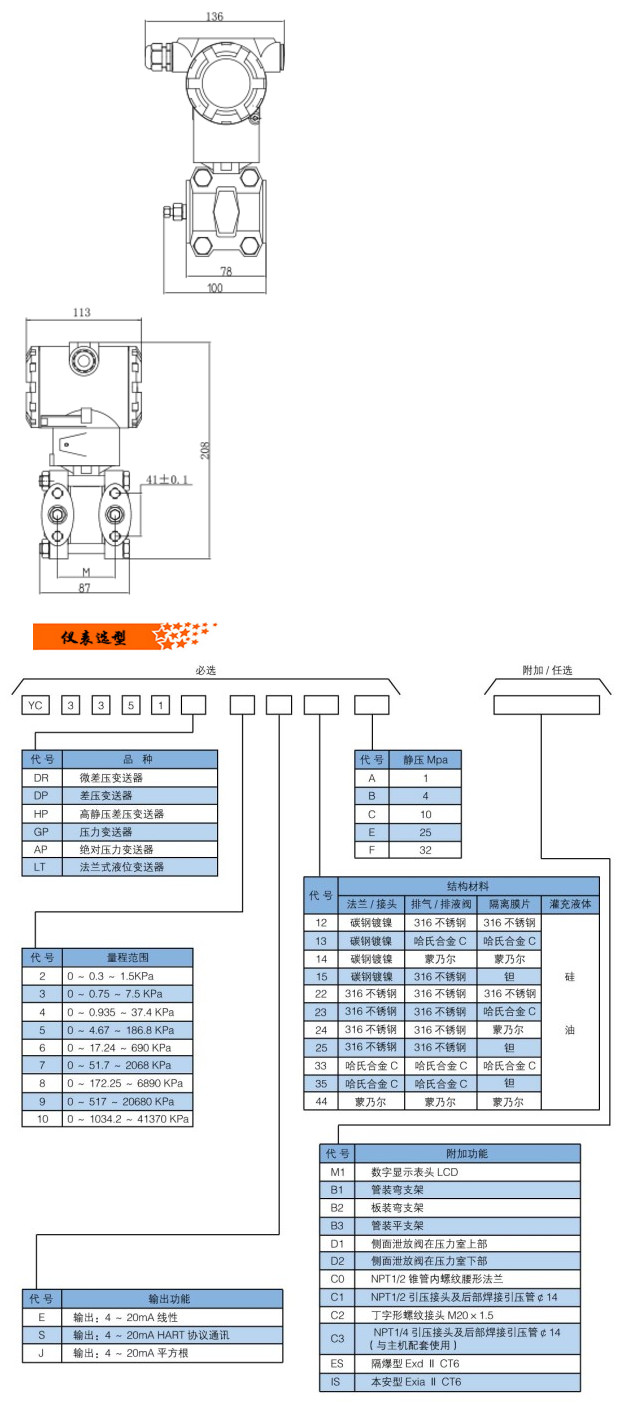

物理性能：
重量：為3.5kg（標準配置不帶安裝附件）
高度：190mm
電纜穿線孔：M20×1.5
引壓連接：
引壓孔NPT1/4錐管內螺紋
引壓連接接頭
隔離膜片：316L、哈氏C-276或蒙乃爾可選；還可按用戶要求特殊加工
排氣/排液閥：316L、哈氏C-276或蒙乃爾可選
傳感器連接O型環：丁晴橡膠、氟橡膠、聚四氟、金屬密封圈等
電子殼體及涂層：低銅鋁合金、陽極氧化、噴涂聚氨酯
傳感器灌充液：硅油、氟油
表蓋及顯示盒：10mm鋼化防爆玻璃、丁晴橡膠密封
總體防護性能符合：IP67
防爆認證：
隔爆防爆等級：ExdⅡCT6
