DS-DAA2B2 交流電流變送器主要用于測量交流電流值，如果是5A以上的大電流信號，則通過交流電流互感器后輸入到DS-DAA2B2交流電流變送器中，然后將所測的電流值轉換為（通常是DC4-20mA）電流信號或(DC 0-10V)電壓信號輸出。DS-DAA2B2交流電流變送器可以輸出到DCS系統、PLC系統、或者是二次儀表。用在電力設備、電站自動化及其它自動化測控系統中用作監控或者調節。
|
型號含義 |
說 明 |
|||||||
|
DS |
-¨ |
¨ |
¨ |
¨ |
¨ |
¨ |
|
|
|
隔離類型 |
D |
|
|
|
|
|
|
電磁隔離 |
|
G |
|
|
|
|
|
|
光電隔離 |
|
|
輸入信號 |
AA |
|
|
|
|
|
交流電流 |
|
|
AV |
|
|
|
|
|
交流電壓 |
||
|
輸入量程 |
600 |
|
|
|
|
0 -600V |
||
|
輸出信號 |
1 |
|
|
|
DC 0 -20MA |
|||
|
2 |
|
|
|
DC 4 -20MA |
||||
|
3 |
|
|
|
DC 0 - 5V |
||||
|
4 |
|
|
|
DC 0 - 10V |
||||
|
5 |
|
|
|
DC 1 -5V |
||||
|

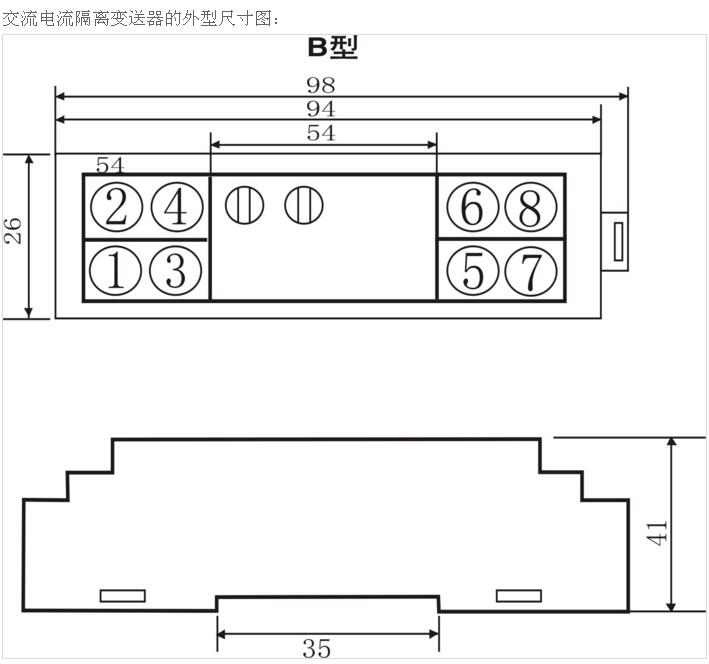

外型結構 |
B |
|
|
|
||||
|
S |
|
|
|
|||||
|
供電電源 |
1 |
|
DC +12V |
|||||
|
2 |
|
DC +24V |
||||||
|
3 |
|
AC 220V |
||||||
技術參數
|
隔離方式 |
電磁隔離 |
|
最大測量范圍 |
1.2F.S |
|
響應頻率 |
交流：最高可定做30KHz |
|
隔離電壓 |
>3KVDC,1分鐘 |
|
輸入阻抗 |
電壓：Vx≤ 1V時.Ri 1MΩ: Vx>1V時Ri=VxX10KΩ/V 電流：Ri=50mV/1x(Ix-被測電流) |
|
共模抑制比 |
60db（50Hz） |
|
隔離電容 |
直流：20pF.交流：5pF(1KHz條件下測量) |
|
過載能力 |
電流：10倍額定值，可持續5秒， 電壓：2倍額定值，可持續5秒 |
|
平均無故障工作時間 |
>5萬小時 |
|
工作電源 |
DC24V±10%或12V±10% : AC 90-265V |
|
安裝方式 |
DIN標準導軌安裝 |
|
額定環境時間 |
-10～+50℃ |
|
消耗功率 |
<1W |
DS-DAA1B1,DS-DAA1B2,DS-DAA1B3,DS-DAA1S1,DS-DAA1S2,DS-DAA1S3,
DS-DAA2B1,DS-DAA2B2,DS-DAA2B3,DS-DAA2S1,DS-DAA2S2,DS-DAA2S3,
DS-DAA3B1,DS-DAA3B2,DS-DAA3B3,DS-DAA3S1,DS-DAA3S2,DS-DAA3S3,
DS-DAA4B1,DS-DAA4B2,DS-DAA4B3,DS-DAA4S1,DS-DAA4S2,DS-DAA4S3,
DS-DAA5B1,DS-DAA5B2,DS-DAA5B3,DS-DAA5S1,DS-DAA5S2,DS-DAA5S3,
DS-GAA1B1,DS-GAA1B2,DS-GAA1B3,DS-GAA1S1,DS-GAA1S2,DS-GAA1S3,
DS-GAA2B1,DS-GAA2B2,DS-GAA2B3,DS-GAA2S1,DS-GAA2S2,DS-GAA2S3,
DS-GAA3B1,DS-GAA3B2,DS-GAA3B3,DS-GAA3S1,DS-GAA3S2,DS-GAA3S3,
DS-GAA4B1,DS-GAA4B2,DS-GAA4B3,DS-GAA4S1,DS-GAA4S2,DS-GAA4S3,
DS-GAA5B1,DS-GAA5B2,DS-GAA5B3,DS-GAA5S1,DS-GAA5S2,DS-GAA5S3,
DS-DAA6001B1,DS-DAA6001B2,DS-DAA6001B3,DS-DAA6001S1,DS-DAA6001S2,DS-DAA6001S3,
DS-DAA6002B1,DS-DAA6002B2,DS-DAA6002B3,DS-DAA6002S1,DS-DAA6002S2,DS-DAA6002S3,
DS-DAA6003B1,DS-DAA6003B2,DS-DAA6003B3,DS-DAA6003S1,DS-DAA6003S2,DS-DAA6003S3,
DS-DAA6004B1,DS-DAA6004B2,DS-DAA6004B3,DS-DAA6004S1,DS-DAA6004S2,DS-DAA6004S3,
DS-DAA6005B1,DS-DAA6005B2,DS-DAA6005B3,DS-DAA6005S1,DS-DAA6005S2,DS-DAA6005S3,
DS-GAA6001B1,DS-GAA6001B2,DS-GAA6001B3,DS-GAA6001S1,DS-GAA6001S2,DS-GAA6001S3,
DS-GAA6002B1,DS-GAA6002B2,DS-GAA6002B3,DS-GAA6002S1,DS-GAA6002S2,DS-GAA6002S3,
DS-GAA6003B1,DS-GAA6003B2,DS-GAA6003B3,DS-GAA6003S1,DS-GAA6003S2,DS-GAA6003S3,
DS-GAA6004B1,DS-GAA6004B2,DS-GAA6004B3,DS-GAA6004S1,DS-GAA6004S2,DS-GAA6004S3,
DS-GAA6005B1,DS-GAA6005B2,DS-GAA6005B3,DS-GAA6005S1,DS-GAA6005S2,DS-GAA6005S3,
|
|
|
|
|
|
|
|
