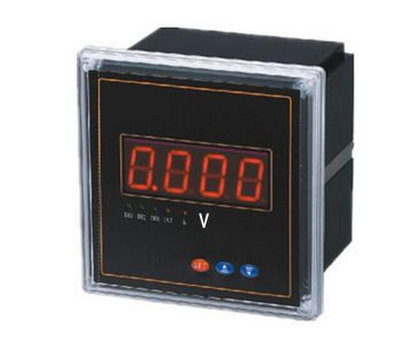

MT-DB140S67-U 單相電壓表

MT-DB140S67-U 單相電壓表

一、產品概述：

   MT-DB140S系列單相數顯電測表是與互感器、分壓器、分流器、電量變送器等配套使用的電量顯示儀表，可對電網中的電壓、電流等采用數碼顯示。產品以精度高、隔離性強、性能穩定、安裝簡便等優點，替代了目前用于400V低壓柜中的指針式儀表、變送器等測量裝置。

二、產品特點：

測量：單相電壓
顯示：一排LED數碼管顯示。
通訊：RS485通訊，MODBUS-RTU協議。
輸入：二路開關量輸入。
輸出：二路開關量輸出、一路模擬量輸出。
擴展：AC5A以上需配電流互感器，AC500V以上需配電壓互感器，現場可編程設置輸入?yún)?shù)變比。

三、技術參數：

測 量      參 數         精 度        位 數            范 圍

           電 壓          0.2%          4            0-9999/KV

           電 流          0.2%          4            0-9999/KA

           有功功率       0.5%          4           -9999-9999/MW

           無功功率       0.5%          4           -9999-9999/Mar

           實在功率       0.5%          4            0-9999/KVA

           功率因數       0.5%          4           -1.000-0-1.000

           功 率          0.5%          4           45.00-65.00/HZ

輸 入      額定值  電壓：100V/400V；電流：5A，允許20%的超限（1A可選）            過  載  電壓：2倍額定值（連續）

                   電流：2倍額定值（連續），20倍額定值/1秒

           負  荷  電壓：<0.4VA；電流<0.1VA

           開關量輸入   數量：2路

輸 出   開關量輸出：數量 2路 輸出類型 機械觸點 輸出容量 5A/250V AC或30V DC

        模擬量輸出：數量： 1路 分辨率： 12bit 范圍： 4～20mA  DC 負載能力： 4～20mA  負載電阻：500Ω

環 境   運行溫度：-25℃～+55℃  存儲溫度：-40℃～+85℃  相對濕度：  5%～95%RH (不結露)

電 源    AC/DC 220V，50/60HZ； 整機功耗：≤5W

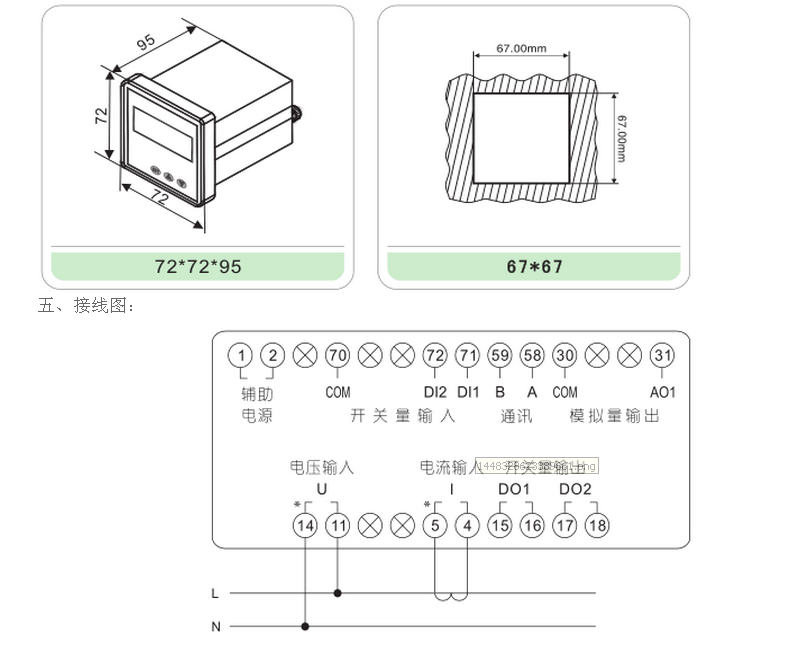

四、開孔尺寸  67*67
