T4型電量變送器MAA-T4,MDA-T4,MTA/C-T4,MDV-T4,MAAK-T4,MDAK-T4

T4型電量變送器MAA-T4,MDA-T4,MTA/C-T4,MDV-T4,MAAK-T4,MDAK-T4

一、產品概述：

    T型電量變送器采用國際技術與生產工藝，內部采用進口元器件，測量精度高，性能穩定。 廣泛應用于電力、通信、化工、鐵路等電力網絡中電信號的檢測、隔離和轉換。

二、產品特點：

    測控一體化、體積小、反應快具有瞬態干擾抑制功能，防止誤動作集成化程度高，結構簡單，免于定期校驗多種界限類型任選可35mm導軌安裝或螺栓安裝。

三、產品規格：

MAA-T4：單相交流電流變送器

MDA-T4：單相直流電流變送器

MTA/C-T4：交直流通用變送器/傳感器

MDV-T4：單相直流電壓變送器

MAAK-T4：交流電流開關量變送器

MDAK-T4：直流電流開關量變送器

四、技術參數：

輸入 動作誤差：±2% 頻率：25HZ-5KHZ 回差：≤20%  界限值選擇范圍：輸入量程的5%-95% 過載輸入：電流 2倍連續，20倍1秒，電壓 2倍連續 隔離耐壓：2.5KV AC，漏電流0.5mA,1分鐘。

輸出  響應時間：交流 繼電器觸點輸出150ms ,集電極開路門輸出100ms；

直流 繼電器觸點輸出30ms集電極開路門輸出10ms；輸出負載  繼電器觸點輸出 AC:220V/5A,集電極開路門輸出DC：40V/40mA；輸出負載影響：≤0.05%RO

電源 電源選型：12V DC/24V DC/±12VDC；整機功耗：≤0.5W ；電源變動范圍：≤10% ；電源變動影響：≤0.1%RO

環境 工作環境：溫度 -10℃-+50℃  濕度 10%-90%RH；貯藏條件：溫度 -40℃-+70℃  濕度 10%-95%RH；

五、安裝方式：導軌安裝

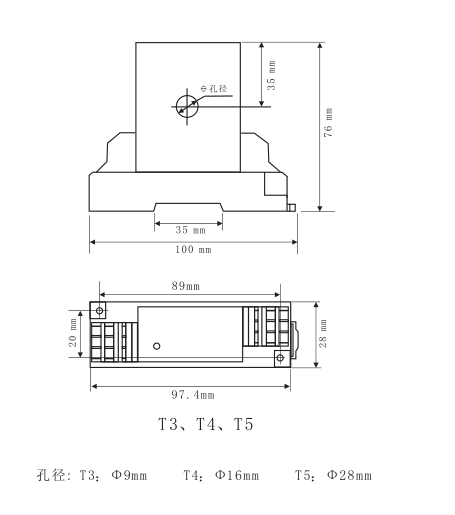

六：安裝尺寸：
