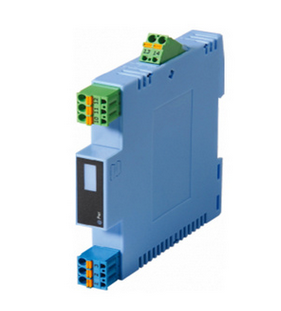

MT-6041 隔離信號變送器

MT-6041 隔離信號變送器

一、特性：

       給變送器提供配電電壓變送器4-20MA信號隔離傳送可選擇4-20MA或1-5V 信號輸出，或其它所需的直流信號模塊化表芯設計，無需零點和滿度調節帶有工作電源指示燈單通道，一入一出。即插即拔式接線端子，DIN導軌卡式安裝。

二、描述：

       MT-6041隔離信號變送器是向現場的變送器提供隔離的電源電壓，并將變送器產生的4-20MA信號隔離轉換成所需的直流信號，輸出至控制系統或其它單元組合儀表。本隔離變送器需要獨立供電，供電電源一輸入一輸出之間電磁隔離。

三、技術規格：

工作電源：電源接線,獨立的接線端子13-，14+，可帶電插拔；電源電壓,15-30vDC;電流損耗，24VDC時，＜45ma;電源指示，通電LED燈亮，綠色。

輸入：輸入通道，端子1、2、3接線（參見端子接線圖）；變送器信號輸入，4-20ma;驅動變送器的配電電壓，≥16V（工作電源電壓≥22V）；電流限制，24ma;輸入阻抗，內置輸入取樣電阻50Ω。

輸出：輸出通道，端子10、11、12接線（參見端子接線圖）；輸出電流，4-20ma，0-20ma,或指定電流量程；電流輸出時允許負載：0-350Ω（4-20ma，0-20ma）；輸出電壓，0-5V，0-10V，或指定電壓量程。電壓輸出阻抗，內置輸出電阻＜500Ω；波紋（Vp-p）。

四、性能指標：

標準精度：±0.1%；溫度漂移：±0.015%/℃；響應時間：≤1s(0-90%);穩定時間：≤3s;通道隔離：輸入-輸出-電源之間隔離；絕緣電阻：≥100MΩ/500V DC(AC)；隔離能力：1500VAC/1分鐘 50HZ;電磁兼容性：符合 IEC 61000，EN61000相關抗電磁標準。

五、環境參數：

工作溫度：0-+60℃；儲存溫度：-20-+80℃；環境溫度：5-+95%RH（無冷凝）

六、安裝方式及外形尺寸：

安裝方式：導軌安裝；外形尺寸：W16*H116*D110
