SWP-GFY，SWP-GFY435,SWP-GFY735,SWP-GFY835,SWP-GFY935數字/光柱顯示手動模擬輸出操作器
★ 06-可控硅過零觸發脈沖輸出 07-電壓控制固態繼電器輸出 09-雙向可控硅輸出
SWP-GFYT435,SWP-GFYT735,SWP-GFYT835,SWP-GFYT935
1.產品簡介：
SWP-GFY系列數字/光柱顯示手動模擬輸出操作器可通過按鍵操作，直接輸出0-10mA或4-20mA或0-5V或1-5V閥位給定信號，再由伺服放大器驅動電動調節閥門或由電氣轉換器和閥門定位器驅動氣動薄膜閥，適用于各種閥門的手動給定控制。
2.產品參數:

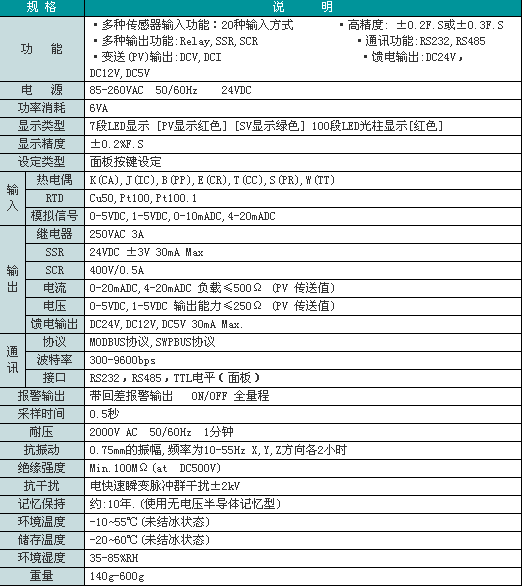

技術參數
型譜表
|
型 號
|
代 碼
|
說 明
|
||||||||||
|
SWP-GFY
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
SWP-GFY系列數字顯示手動操作器
|
|
SWP-GFYT
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
SWP-GFYT系列光柱顯示手動操作器
|
|
外形尺寸
|
4
7
8
9
|
96×48mm（橫式），48×96mm（豎式） *2
72×72mm*1
160×80mm（橫式）,80×160mm（豎式） *2
96×96mm *2
|
||||||||||
|
控制作用
|
35
|
智能手動模擬輸出操作器
|
||||||||||
|
通訊方式
|
-□
|
參見 “通訊方式”
|
||||||||||
|
控制輸出方式
|
□
|
參見 “輸出方式”
|
||||||||||
|
變送輸出方式
|
□
|
參見 “輸出方式”
|
||||||||||
|
閥位反饋
輸入類型
|
-□□
|
參見“輸入類型”
|
||||||||||
|
第一報警方式
|
-N
-H
-L
|
無報警
上限報警
下限報警
|
||||||||||
|
第二報警方式
|
N
H
L
|
無報警
上限報警
下限報警
|
||||||||||
|
饋電輸出
|
-P
|
DC24V饋電輸出
|
||||||||||
|
供電方式
|
-W
-T
|
DC24V供電
AC85~260V供電（開關電源）（可省略）
|
||||||||||
|
外形特征
|
-S
|
豎式顯示儀表
|
||||||||||
*1：GFY70 通訊、輸出、饋電功能節點總數≤2個
*2：GFY40、GFY80、GFY90、GFYT80 通訊、輸出、饋電功能節點總數≤4個
※：備注：默認是橫式顯示儀表
※：僅GFYT80型號提供光柱顯示功能
★通訊方式：
|
選型代碼
|
0
|
2
|
3
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-485
|
特殊規格
|
★輸出方式：
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
SOT輸出
|
★輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA開方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V開方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V開方
|
-1999~9999 d
|
|
07
|
, WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
