SWP-GFY，SWP-GFY436,SWP-GFY736,SWP-GFY836,SWP-GFY936數字/光柱顯示手動伺候放大輸出操作器

1.產品簡介：

SWP-GFY系列數字/光柱顯示手動伺服放大輸出操作器，可通過按鍵操作直接輸出正轉和反轉控制信號，驅動各種電動調節閥門,并帶實際閥位數字顯示，適合于各種電動調節閥門的手動操作與控制使用。

2.產品參數:

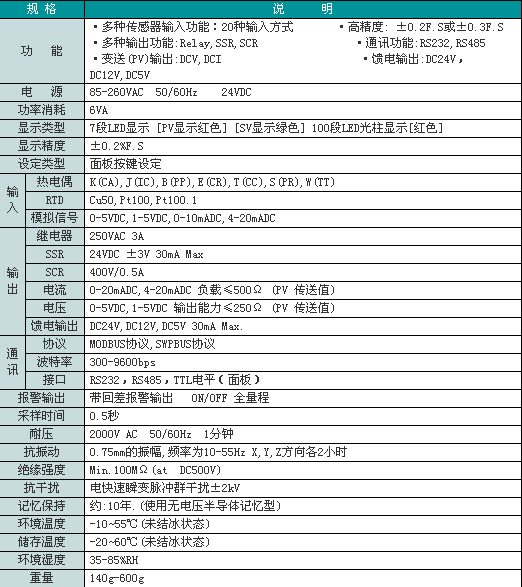

技術參數

型譜表

型號

代碼

說明

SWP-GFY

□

□□

-□

□

-□□

-□

□

-□

SWP-GFY系列數字顯示手動操作器

SWP-GFYT

□

□□

-□

□

-□□

-□

□

-□

SWP-GFYT系列光柱顯示手動操作器

外形尺寸

4

7

8

9

96×48mm（橫式），48×96mm（豎式） ^*2

72×72mm^*1

160×80mm（橫式）,80×160mm（豎式） ^*2

96×96mm ^*2

控制作用

36

智能手動伺服放大輸出操作器

通訊方式

-□

參見 “通訊方式”

控制輸出方式

□

參見 “輸出方式”

變送輸出方式

□

參見 “輸出方式”

閥位反饋

輸入類型

-□□

參見“輸入類型”

第一報警方式

-N

-H

-L

無報警

上限報警

下限報警

第二報警方式

N

H

L

無報警

上限報警

下限報警

饋電輸出

-P

DC24V饋電輸出

供電方式

-W

-T

DC24V供電

AC85~260V供電（開關電源）（可省略）

外形特征

-S

豎式顯示儀表

*1：GFY70 通訊、輸出、饋電功能節點總數≤2個

*2：GFY40、GFY80、GFY90、GFYT80 通訊、輸出、饋電功能節點總數≤3個

※：備注：默認是橫式顯示儀表

※：僅GFYT80型號提供光柱顯示功能

★通訊方式：

選型代碼	0	2	3	8	9
通訊方式	無通訊	RS-232	打印口	RS-485	特殊規格

★輸出方式：

選型代碼	0	1	2	3	4	5	6	7	8	9
輸出方式	無輸出	繼電器	4~20mA	0~10mA	1~5V	0~5V	SCR輸出	SSR輸出	特殊規格	SOT輸出

★ 06-可控硅過零觸發脈沖輸出 07-電壓控制固態繼電器輸出 09-雙向可控硅輸出

★輸入類型：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400~1800℃	09	Pt100.1	-199.9~320.0℃	17	30~350Ω	-1999~9999 d
02	S	0~1600℃	10	Cu50	-50.0~150.0℃	18	特殊規格	用戶待定
03	K	0~1300℃	11	Cu100	-50.0~150.0℃	19	4~20mA開方	-1999~9999 d
04	E	0~1000℃	12	4~20mA	-1999~9999 d	20	0~10mA開方	-1999~9999 d
05	T	-199.9~320.0℃	13	0~10mA	-1999~9999 d	21	1~5V開方	-1999~9999 d
06	J	0~1200℃	14	1~5V	-1999~9999 d	22	0~5V開方	-1999~9999 d
07	WRe3~25	0~2300℃	15	0~5V	-1999~9999 d	23	可切換輸入
08	Pt100	-200~650℃	16	0~20mA	-1999~9999 d	23	可切換輸入
