SWP-LCD-NLT,SWP-LCD-NLT802天然氣流量積算儀
1.產品簡介：
SWP-LCD-NLT（智能）天然氣流量顯示積算控制儀適用于在線測量天然氣的流量，將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。
2.產品參數:

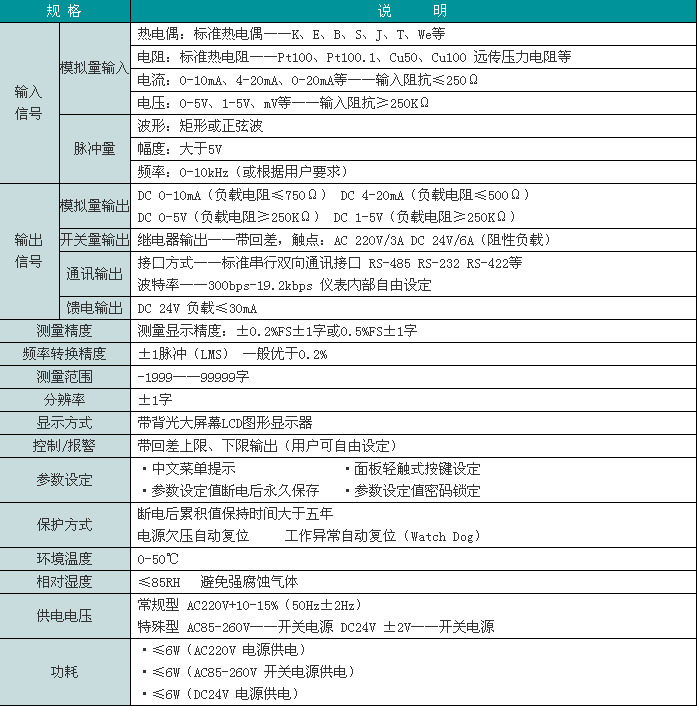

技術參數
型譜表
|
號
|
代 碼
|
說 明
|
|||||||||||||
|
SWP-LCD-N
|
□
|
□
|
□□
|
-□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□
|
-□
|
-□
|
新一代大屏幕帶背光液晶顯示儀表
|
|
儀表功能
|
LT
|
天然氣流量積算儀表
|
|||||||||||||
|
外形尺寸
|
8
|
160×80mm（橫）80×160mm（豎）
|
|||||||||||||
|
控制作用
|
02
|
帶補償輸入
|
|||||||||||||
|
通訊方式
|
□
|
參見“通訊方式”
|
|||||||||||||
|
輸出方式
|
□
|
參見“變送輸出方式”
|
|||||||||||||
|
流量輸入類型
|
□
|
參見“輸入類型”
|
|||||||||||||
|
壓力輸入類型
|
□
|
參見“輸入類型”
|
|||||||||||||
|
溫度輸入類型
|
□
|
參見“輸入類型”
|
|||||||||||||
|
第一報警方式
|
N
H
L
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
|
||||||||||||
|
第二報警方式
|
N
H
L
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
|
|||||||||||||
|
第三報警方式
|
N
H
L
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警）
|
|||||||||||||
|
饋電輸出
|
N
P
2P
|
無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC24V饋電輸出
|
|||||||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V（開關電源）
AC220V供電（線性電源，可省略）
|
|||||||||||||
|
外形特征
|
S
|
豎式顯示儀表
橫式顯示儀表（可省略）
|
|||||||||||||
★通訊方式
|
選型代碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
★變送輸出方式：
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★輸入類型：（出廠默認值）
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
說 明
|
|
A
|
4~20mA
|
-1999~99999 d
|
O
|
脈沖—集電極開路
|
0~5KHz
|
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
|
|
B
|
0~10mA
|
-1999~99999 d
|
G
|
Pt100
|
-200~650℃
|
|
|
C
|
1~5V
|
-1999~99999 d
|
E
|
熱電偶E型
|
0~1000℃
|
|
|
D
|
0~5V
|
-1999~99999 d
|
K
|
熱電偶K型
|
0~1300℃
|
|
|
M
|
0~20mA
|
-1999~99999 d
|
R
|
用戶特定
|
-1999~99999 d
|
|
|
F
|
脈沖
|
0~5KHz
|
N
|
無補償輸入
|
|
