選型指南：
|
型 號 |
說 明 |
|||||
|
HA67/ |
無功功率變送器 |
|||||
|
類別 |
2 |
單相兩線 |
||||
|
3 |
三相三線 |
|||||
|
3 |
三相四線 |
|||||
|
輸入電流 |
1 |
0-1A |
||||
|
2 |
0-5A |
|||||
|
3 |
0-10A |
|||||
|
8 |
其它(用戶自定義) |
|||||
|
輸入電壓 |
1 |
100V |
||||
|
2 |
220V |
|||||
|
3 |
380V |
|||||
|
8 |
其它(用戶自定義) |
|||||
|
輸出信號 |
1 |
0-5V |
||||
|
2 |
0-10V |
|||||
|
3 |
1-5V |
|||||
|
4 |
0-10mA |
|||||
|
5 |
0-20mA |
|||||
|
6 |
4-20mA |
|||||
|
8 |
其它(自定義) |
|||||
|
供電電源 |
P1 |
12VDC |
||||
|
P2 |
24VDC |
|||||
|
P3 |
48VDC |
|||||
|
P4 |
110VDC |
|||||
|
P5 |
220VDC |
|||||
|
P6 |
220VAC |
|||||
|
基本功率因數：0.866KW，1.000KW，3.000KW |
||||||
HA67無功功率因數變送器是一種將電網中的無功功率隔離轉換成按線性比例的標準信號的儀表。配以相應的指示儀表或電力系統、遠動裝置、自動化控制系統等必需的信號處理單元。可完全替代進口同類產品。
產品特點：
l 精度高、線性好、功耗低，使用簡單方便
l 高品質進口元器件；模塊化表芯設計
l 采用 SMT表貼工藝及厚膜集成技術，穩定可靠
l 隔離變送一體，輸入/輸出/電源/外殼全隔離
l 35mm標準導軌安裝或底座螺釘安裝，通用性強
技術參數：
輸入負載： 電流互感器PT≤0.2VA，電壓互感器PT≤0.1VA
超負荷能力：2倍額定值(連續)；10倍額定值(10S)
精 度： ±0.2%R.O
響應時間： <400ms
輸出電壓： 0~10V(負載電阻＝輸入電壓/10mAdc)
輸出電流： 0~20mA,4~20mA(負載＝10Vdc/輸出電流)
輸出波紋： ≤0.5% of峰峰值
工作環境： 溫度0℃-50℃，小于80%相對濕度
貯存環境： -20~70℃/<70%相對濕度(無冷凝)
耐壓強度： AC2000Vrms/min
絕緣阻抗： DC500V時大于100 MΩ

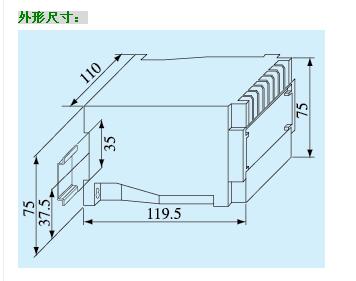

外形尺寸： 119（L）×75（W）×110（H）mm
安裝導軌： 35mm標準導軌、底座螺釘安裝
電源消耗： 約4VA
HA67-211,HA67-212,HA67-213,HA67-218,HA67-221,HA67-222,HA67-223,HA67-228,
HA67-231,HA67-232,HA67-233,HA67-238,HA67-281,HA67-282,HA67-283,HA67-288,
HA67-311,HA67-312,HA67-313,HA67-318,HA67-321,HA67-322,HA67-323,HA67-328,
HA67-331,HA67-332,HA67-333,HA67-338,HA67-381,HA67-382,HA67-383,HA67-388,
|
|
|
|
|
|
|
|
