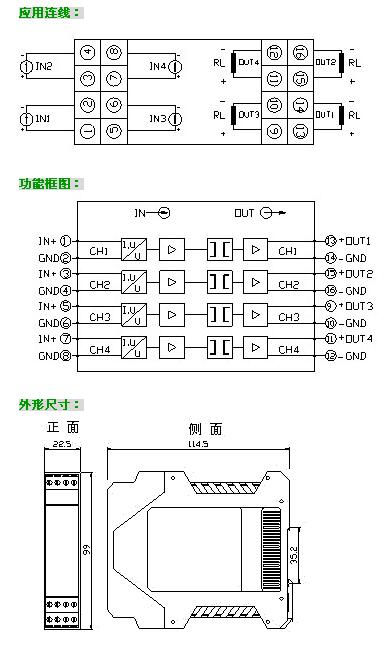

點擊圖片查看原圖
HD33-13,HD33-18,HD33-21,HD33-22,HD33-31,HD33-32,HD33-81,HD33-82,
輸入/輸出范圍選型：
|
型 號 |
說 明 |
||
|
HD33- |
（三入三出)無源信號隔離器 |
||
|
輸入3路信號 |
1 |
0-10mA |
|
|
2 |
0-20mA |
||
|
3 |
4-20mA |
||
|
8 |
其它 |
||
|
輸出3路信號 |
1 |
0-10mA |
|
|
2 |
0-20mA |
||
|
3 |
4-20mA |
||
|
8 |
其它 |
||
|
注：本產品無需外供電源，輸入側自動獲取電源 |
|||
主要技術參數：3通道
|
輸入阻抗 |
100Ω＋輸出負載數 |
|
輸出阻抗 |
≤500Ω |
|
精 度 |
±0.1%F.S（RL＝250Ω） |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
-20℃-＋75℃ |
|
環境濕度 |
0－95%RH （無冷凝） |
|
絕緣電阻 |
輸入/輸出之間≥100MΩ(500VDC) |
|
絕緣強度 |
輸入/輸出之間1500VAC/分鐘 |
|
頻率響應 |
≤2000HZ |
|
電 源 |
無需外部供電 |
|
外形尺寸 |
長×寬×高=99×22.5×115mm |
|
整機重量 |
約100g |
|
安裝導軌 |
DIN35 |
訂貨注明： 標明輸入、輸出信號的代碼
例：3路輸入4-20mA ；3路輸出4-20mA ，無外部供電
則無源隔離器型號為HD33-33
HD33三路無源 ·電流信號輸入隔離器，是將3路直流電流信號經隔離濾波處理后再傳送。使用時無需外部供電，可自動獲取輸入側信號中的電流而工作。在實際應用中能有效解決信號互連可能出現的問題，同時能有效抑制信號傳輸過程中的各種干擾，并對接收設備起保護作用。可完全替進口高端產品。
HD33三路無源隔離器可與各種電流信號輸出的溫度、壓力、液位、流量變送器等配套使用，完成取回參數信號、隔離轉換輸出的工作，輸出信號可接入數顯儀、PLC、變頻器等設備。
產品特點：
l 無需外部供電，輸入－輸出-四通間之間多方全隔離
l 采用SMT表貼工藝及厚膜集成技術
l 模塊化表芯設計，免調整
l 高品質進口元器件；低功耗、低溫漂、高精度
l 體積小巧，標準DIN35導軌安裝，方便快捷
l 性能穩定可靠，可完全替代進口產品
|
|
|
|
|
|
|
|
