QSP型不銹鋼噴泉潛水泵電機材料采用優質DR470冷軋夕鋼片，增加電機繞組的匝數及潛水線的線徑，電纜用三相四芯線JHS型噴泉專用電纜線，葉輪增加了防松動裝置，電機內腔采用進口防銹磁漆，通過以上結構改進使?jié)撍脩T量小，從而響應速度快。QSP潛水泵軸承采用高性能專用軸,提高絕緣等級，從而滿足音樂特種噴泉頻繁起動的需要。
應用范圍
景觀噴泉潛水泵主要用于噴泉供水,水產養殖等場所。廣泛用于低揚程的城市、農田排灌、噴灌,工業及民用的供、排水系統,丘陵、山區引水,以及低洼地排除積水。
使用條件:
1. 電泵額定揚程小于10m時，允許潛入水下深度不超過10m；
2. 電泵額定揚程大于10m時，允許潛入水下深度不超過40m；
3. 介質水溫不超過+40℃；
4. 水中含沙量或含不溶于水的固體顆粒體積比不超過0.1%，
5. 粒度不大于0.2mm；
6. 一般常溫清水，如井水、河水或輕微腐蝕性液體；
7. 電源應為三相50赫茲,額定電壓為380伏,其供電電壓必須保證在342~420伏范圍內
8. 電泵應在額定揚程附近的適用范圍內使用；
9. 電泵應配置相應的啟動保護器，可靠接地。

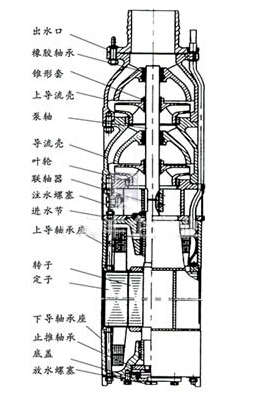

結構圖
| 型號 | 流量M3/H | 揚程M | 功率KW | 電流A | 電壓V | 水泵級數 | 水泵高度MM | 最大外徑MM | 重量KG |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 380 | 1 | 420 | 168 | 21 |
| QSP15-7-0.55 | 15 | 7 | 1 | 420 | 21 | ||||
| QSP10-13-0.75 | 10 | 13 | 0.75 | 2.6 | 1 | 440 | 21 | ||
| QSP15-10-0.75 | 15 | 10 | 1 | 440 | 22 | ||||
| QSP25-6-0.75 | 25 | 6 | 1.1 | 3.2 | 1 | 440 | 22 | ||
| QSP25-9-1.1 | 25 | 9 | 1 | 460 | 24 | ||||
| QSP40-6-1.1 | 40 | 6 | 1.5 | 4.2 | 1 | 460 | 24 | ||
| QSP25-12-1.5 | 25 | 12 | 1 | 460 | 27 | ||||
| QSP40-8-1.5 | 40 | 8 | 1 | 460 | 27 | ||||
| QSP25-17-2.2 | 25 | 17 | 2.2 | 6.1 | 1 | 530 | 41 | ||
| QSP65-7-2.2 | 65 | 7 | 1 | 590 | 43 | ||||
| QSP15-26-2.2 | 15 | 26 | 1 | 535 | 43 | ||||
| QSP20-20-2.2 | 20 | 20 | 1 | 530 | 41 | ||||
| QSP100-5-2.2 | 100 | 5 | 1 | 590 | 43 | ||||
| QSP40-16-3 | 40 | 16 | 3 | 8.5 | 1 | 530 | 42 | ||
| QSP40-18-3 | 40 | 18 | 1 | 530 | 42 | ||||
| QSP45-16-3 | 45 | 16 | 1 | 530 | 42 | ||||
| QSP65-10-3 | 65 | 10 | 1 | 590 | 44 | ||||
| QSP100-7-3 | 100 | 7 | 1 | 580 | 46 | ||||
| QSP25-25-3 | 25 | 25 | 1 | 550 | 180 | 44 | |||
| QSP22-28-3 | 22 | 28 | 1 | 550 | 50 | ||||
| QSP50-13-3 | 50 | 13 | 1 | 530 | 168 | 42 | |||
| QSP32-20-3 | 32 | 30 | 1 | 550 | 44 | ||||
| QSP100-7-3 | 100 | 7 | 1 | 600 | 44 | ||||
| QSP15-34/2-3 | 15 | 34 | 2 | 640 | 50 | ||||
| QSP20-30/2-3 | 20 | 30 | 2 | 640 | 50 | ||||
| QSP40-21-4 | 40 | 21 | 4 | 10.5 | 1 | 600 | 180 | 46 | |
| QSP65-13-4 | 65 | 13 | 1 | 600 | 48 | ||||
| QSP80-12-4 | 80 | 12 | 1 | 600 | 48 | ||||
| QSP100-9-4 | 100 | 9 | 1 | 610 | 50 | ||||
| QSP20-40/2-4 | 20 | 40 | 2 | 710 | 170 | 57 | |||
| QSP25-34/2-4 | 25 | 34 | 2 | 705 | 168 | 56 | |||
| QSP24-34/2-4 | 24 | 34 | 2 | 705 | 56 | ||||
| QSP30-26/2-4 | 30 | 26 | 2 | 705 | 56 | ||||
| QSP20-36/2-4 | 20 | 36 | 2 | 705 | 56 | ||||
| QSP15-52/3-4 | 15 | 52 | 3 | 820 | 62 | ||||
| QSP45-25-5.5 | 45 | 25 | 5.5 | 13.4 | 1 | 740 | 184 | 57 | |
| QSP40-28-5.5 | 40 | 28 | 1 | 740 | 57 | ||||
| QSP60-20-5.5 | 60 | 20 | 1 | 740 | 57 | ||||
| QSP65-18-5.5 | 65 | 18 | 1 | 740 | 57 | ||||
| QSP40-30/2-5.5 | 40 | 30 | 2 | 735 | 168 | 62 | |||
| QSP30-38/2-5.5 | 30 | 38 | 2 | 740 | 170 | 63 | |||
| QSP30-36/2-5.5 | 30 | 36 | 2 | 740 | 63 | ||||
| QSP30-40/2-5.5 | 30 | 40 | 2 | 850 | 63 | ||||
| QSP25-44/2-5.5 | 25 | 44 | 2 | 830 | 184 | 70 | |||
| QSP20-50/3-5.5 | 20 | 50 | 3 | 850 | 168 | 67 | |||
| QSP15-65/4-5.5 | 15 | 65 | 4 | 960 | 74 | ||||
| QSP120-10-5.5 | 120 | 10 | 1 | 760 | 200 | 59 | |||
| QSP100-12-5.5 | 100 | 12 | 1 | 760 | 57 | ||||
| QSP220-5-5.5 | 220 | 5 | 1 | 800 | 60 | ||||
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.7 | 1 | 780 | 184 | 67 | |
| QSP80-24-7.5 | 80 | 24 | 1 | 780 | 185 | 67 | |||
| QSP100-15-7.5 | 100 | 15 | 1 | 780 | 184 | 67 | |||
| QSP150-10-7.5 | 150 | 10 | 1 | 780 | 70 | ||||
| QSP80-22/2-7.5 | 80 | 22 | 2 | 880 | 77 | ||||
| QSP40-40/2-7.5 | 40 | 40 | 2 | 850 | 185 | ||||
| QSP25-56/3-7.5 | 25 | 56 | 3 | 940 | 185 | ||||
| QSP50-36/3-7.5 | 50 | 36 | 3 | 940 | 185 | ||||
| QSP30-54/3-7.5 | 30 | 54 | 3 | 940 | 185 | 85 | |||
| QSP30-50/3-7.5 | 30 | 50 | 3 | 945 | 85 | ||||
| QSP20-75/3-7.5 | 20 | 75 | 3 | 1150 | 88 | ||||
| QSP25-60/3-7.5 | 25 | 60 | 3 | 945 | 86 |
