YDK322-II,電容式壓力變送器

技術參數
輸 出:
模擬量：二線制4～20mADC
數字量：兩線制4～20mADC并疊加符合HART協議的過程變量數字信號。
電源：供電電壓12.5～45VDC
負載限制：回路最大負載電阻Rmax取決于供電電壓。HART通訊要求負載電阻不低于250Ω  ，不高于600Ω
通訊距離：最大通訊距離為1.5Km，多站通訊最多可接15臺智能變送器。
輸出顯示：四位制數字顯示、五位LCD液晶顯示、指針式。
防爆形式：本安型：ExiaII CT5;  隔爆型。
零點遷移范圍： 零點可隨意正遷移或負遷移，但不得使設定的測量范圍上下限和量程超出極限值。
溫度范圍：環境溫度：-40～85℃ （選用LCD指示表時為-20～70℃）
測量介質溫度： -40～104℃
靜壓和單向超壓范圍：  3.45Kpa（絕壓）～31.2MPa(表壓)
相對濕度： 5～98%RH
啟動時間： 5秒內啟動
容量變化量： 小于0.16cm3
阻尼調整： 時間常熟0.20～25秒
故障報警： 如傳感器或電路出現故障，自動診斷功能將自動輸出3.9或21.0mA
組態保護： 為了避免變送器的組態數據被隨意改動,可通過軟件或保護開關鎖定存儲的數據。

性能指標
參考條件： 零點為下限且未遷移，溫度為25℃，大氣壓，24VDC電源，硅油，隔離膜片316不銹鋼，數據整定范圍與量程上下限值相同。
精度：所調量程的±0.1%所調量程不小于0.1URL;所調量程的±[0.05+(0.005URL/量程)]% 所調量程不大于0.1URL，不小于0.025URL;所調量程的±[0.01+(0.006URL/量程)]% 所調量程不大于0.025URL，不小于0.01URL。
注：精度指示已包含線性、滯后和重復性的影響。
穩定性：    ±0.1%URL/年
溫度效應：  ±（0.05%URL+0.15%量程）/20℃
靜壓影響：零點誤差：0.1URL/6.9MPa
振動影響： 在任何軸向可經受頻率達200Hz的振動，引起的誤差為±0.05%URL
電源影響：小于所調量程的0.005%/V
負載影響： 無負載影響
安裝位置影響： 大致250Pa零點遷移，可通過校準消除，無量程效應。
射頻干擾影響： 在頻率30-1000MHz及最大場強10V/m的條件下,引起漂移為所調量程的±0.1%

結構參數
接液件材料
  隔離膜片：316L不銹鋼，哈氏合金，蒙乃爾或鉭。
  排氣、排液閥：316不銹鋼，哈氏合金，蒙乃爾或鉭。
  法蘭及過渡接頭：碳鋼鍍鎘、碳鋼鍍鋅、316不銹鋼、哈氏合金“O”型圈：氟橡膠
非接液件材料
  灌充液：硅油
  螺栓：碳鋼鍍鋅
  電氣殼體：低銅鋁合金
  蓋子“O”型圈：丁腈橡膠
  涂層：聚酯環氧樹脂
壓力接口
  法蘭引壓口：1/4-18NPT螺紋
  過渡接頭引壓口：1/2-14NPT螺紋
電氣接口
  導線管連接口M20X1.5、1/2-14NPT螺紋
重量
  3.6kg(不包括選件)

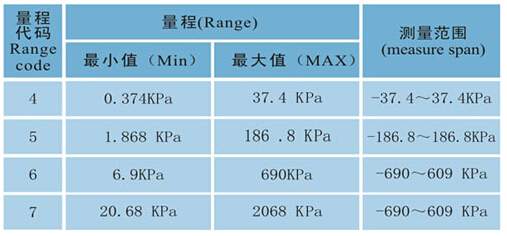

測量范圍

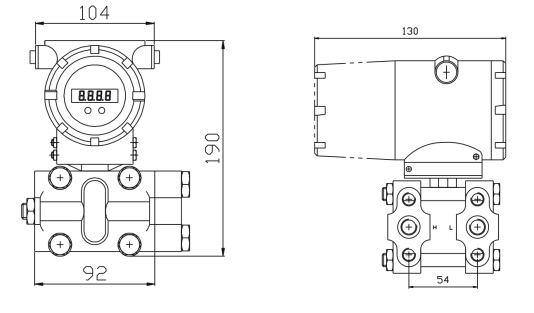

尺寸
