點擊圖片查看原圖ZKRQR-10B,ZKRQR-16B,ZKRQR-25B,ZKRQR-40B,ZKRQR-10C,ZKRQR-16C,ZKRQR-25C,ZKRQR-40C,電動O形三通球閥
ZKRQR系列電動O形三通球閥由電動執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實現不同的組合控制。 該產品以220V單相交流電為力源，接受控制系統 (或操作器) 來的 220V開關信號，并通過單相電源切換驅動可逆單相齒輪減速電機，按規定的組合要求，使球閥實現對管路流體的換向作用。 T型三通可使三路正交的管道互相連通，即起分流(合流)作用，也可使其中兩條管道連通而切斷另一路管道。 L型三通流路只能連通互相正交的兩條管道或切換方向。
閥門特性
公稱壓力：PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
公稱通徑：DN20～300mm
工作溫度：硬密封：-40～300℃ 軟密封：-40～180℃
工作電壓：220V、380V
閥座形式：不銹鋼可動硬密封、PTFE軟密封。
主要材質：閥體 (1)WCB (2)304 (3)316 (4)316L
閥芯 (1)304 (2)316 (3)316L
流體范圍： 空氣、水、氣體、石油和石化產品、腐蝕性介質
表面處理: 拋光

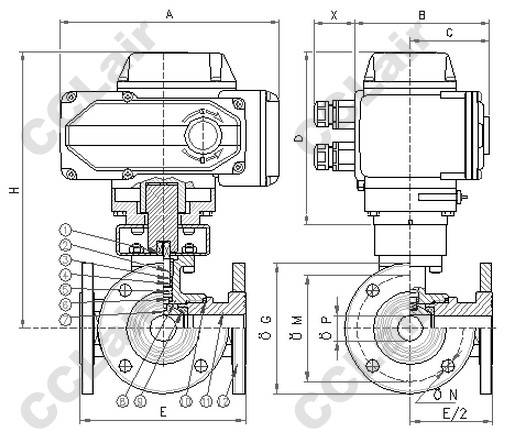

| 閥門材料 | |||
| 1) 軸 Shaft | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 防松螺母 Lock nut | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 壓緊環型螺母 Gland nut ring | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 頂部密封環 至p tight ring | 聚四氯乙烯 P.T.F.E. | ||
| 5) O環 O-Ring | 氟橡膠 VITON | ||
| 6) 墊圈 Washer | 聚四氯乙烯 P.T.F.E. | ||
| 7) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. | ||
| 8) 閥體 Body | 不銹鋼 ANSI316 | 1.4408 | |
| 9) 球閥 Ball | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 10) 頂部密封 End sealings | 聚四氯乙烯 P.T.F.E. | ||
| 11) 端部 End | 不銹鋼 ANSI316 | 1.4408 | |
| 12) 法蘭 Flange | 不銹鋼 ANSI316 | 1.4408 | |
| 尺寸表 | |||||||||
| DN |
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
| 內螺紋尺寸 |
GAS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
| 通徑 |
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
| P. 閥門 |
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN25
|
PN25
|
|
| A |
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
256,5
|
256,5
|
| B |
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
156,5
|
156,5
|
| C |
mm.
|
68
|
68
|
68
|
68
|
94
|
94
|
94
|
94
|
| D |
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
185
|
185
|
| X |
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
| E |
mm.
|
120
|
130
|
140
|
150
|
180
|
200
|
220
|
240
|
| ΦG |
mm.
|
90
|
95
|
105
|
115
|
140
|
1450
|
165
|
185
|
| ΦM |
mm.
|
60
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
| ΦN |
mm.
|
14/4
|
14/4
|
14/4
|
14/4
|
18/4
|
18/4
|
18/4
|
18/4
|
| H |
mm.
|
249,5
|
252,5
|
260
|
264,5
|
304,5
|
312
|
275,5
|
284,5
|
| T. of cycle 50/60 Hz |
s.
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
| 重量 |
Kg.
|
8,1
|
8,6
|
10,1
|
11,5
|
20,5
|
23,7
|
28
|
32,6
|
